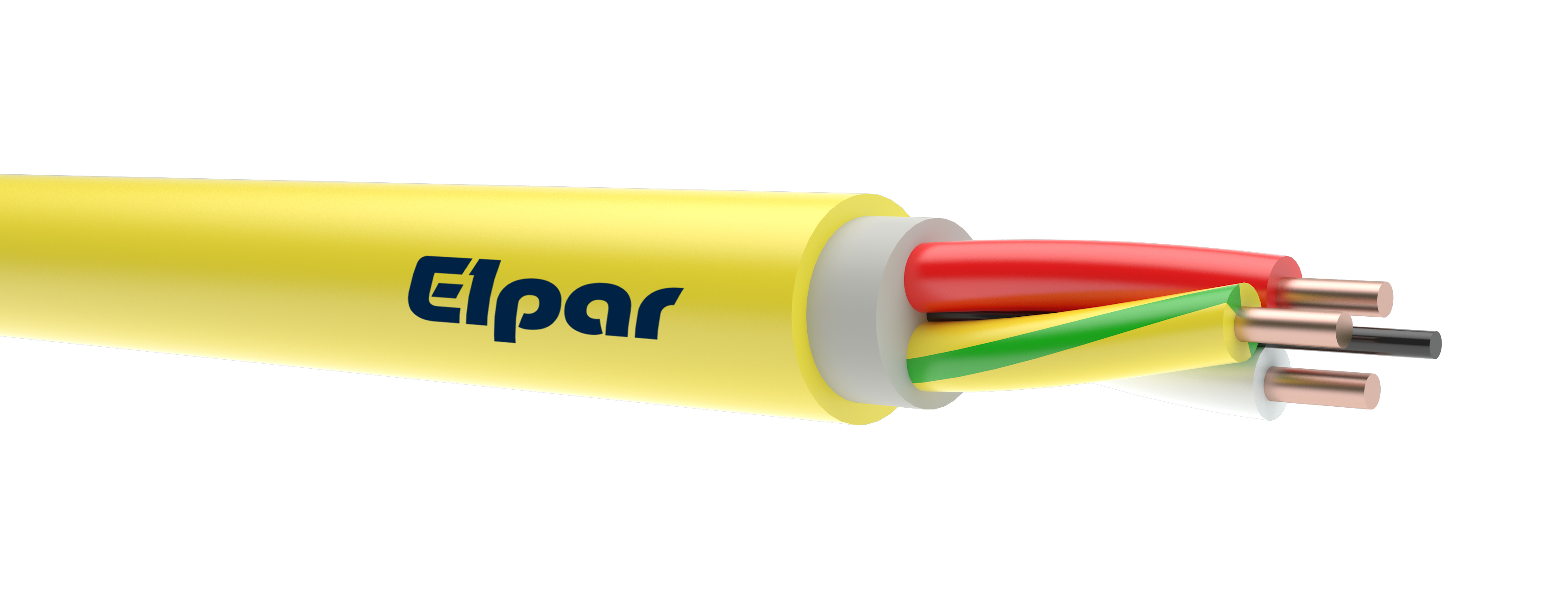

YnKGY-żo 0,6/1 kV
Kabel elektroenergetyczny (K), górniczy (G), z żyłami miedzianymi, w izolacji polwinitowej (Y), w powłoce polwinitowej o zwiększonej odporności na rozprzestrzenianie płomienia (Yn), z żyłą ochronną w izolacji o barwie zielono-żółtej (żo).
|
BUDOWA: |
|
|
Żyły |
miedziane jednodrutowe kl. 1, wg normy PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa |
|
Kolory izolacji |
3-żyłowe: naturalna, czerwona, zielono-żółta 4-żyłowe: naturalna, czerwona, niebieska, zielono-żółta 5-żyłowe: naturalna, czerwona, niebieska, czarna, zielono-żółta |
|
Powłoka zewnętrzna |
specjalna polwinitowa o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor żółty |
|
Temperatura pracy |
od -30°C do +70°C |
|
Napięcie znamionowe |
0,6/1 kV |
|
Promień gięcia |
10 x średnica zewnętrzna kabla |
|
Zastosowanie |
kable do zasilania urządzeń elektroenergetycznych pracujących w odkrywkowych i otworowych zakładach górniczych poza strefami zagrożonymi wybuchem oraz w podziemnych wyrobiskach górniczych, w polach niemetanowych i w wyrobiskach zaliczanych do klasy „A” zagrożenia wybuchem pyłu węglowego |
|
Pakowanie |
krążki, bębny |
|
YnKGY-żo 0,6/1 kV |
||
|
Liczba i przekrój znamionowy żył (n x mm²) |
Przybliżony wymiar zewnętrzny kabla (mm) |
Orientacyjna masa kabla (kg/km) |
|
3 x 1,5 |
10,0 |
149 |
|
4 x 1,5 |
10,8 |
176 |
|
5 x 1,5 |
11,6 |
210 |
|
3 x 2,5 |
10,8 |
191 |
|
4 x 2,5 |
11,7 |
231 |
|
5 x 2,5 |
12,6 |
274 |
|
3 x 4 |
12,6 |
264 |
|
4 x 4 |
13,7 |
326 |
|
5 x 4 |
14,9 |
394 |
|
3 x 6 |
13,8 |
489 |
|
4 x 6 |
15,0 |
498 |
|
5 x 6 |
16,3 |
512 |
Warianty / Variants (15)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 26473 | YnKGY-żo 3x1,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26474 | YnKGY-żo 3x2,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26475 | YnKGY-żo 3x4 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26476 | YnKGY-żo 3x6 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26477 | YnKGY-żo 3x10 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26478 | YnKGY-żo 4x1,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26479 | YnKGY-żo 4x2,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26480 | YnKGY-żo 4x4 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26481 | YnKGY-żo 4x6 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26482 | YnKGY-żo 4x10 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26483 | YnKGY-żo 5x1,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26484 | YnKGY-żo 5x2,5 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26485 | YnKGY-żo 5x4 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26486 | YnKGY-żo 5x6 0,6/1kV | YnKGY-żo 0,6/1 kV | |
| 26487 | YnKGY-żo 5x10 0,6/1kV | YnKGY-żo 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
