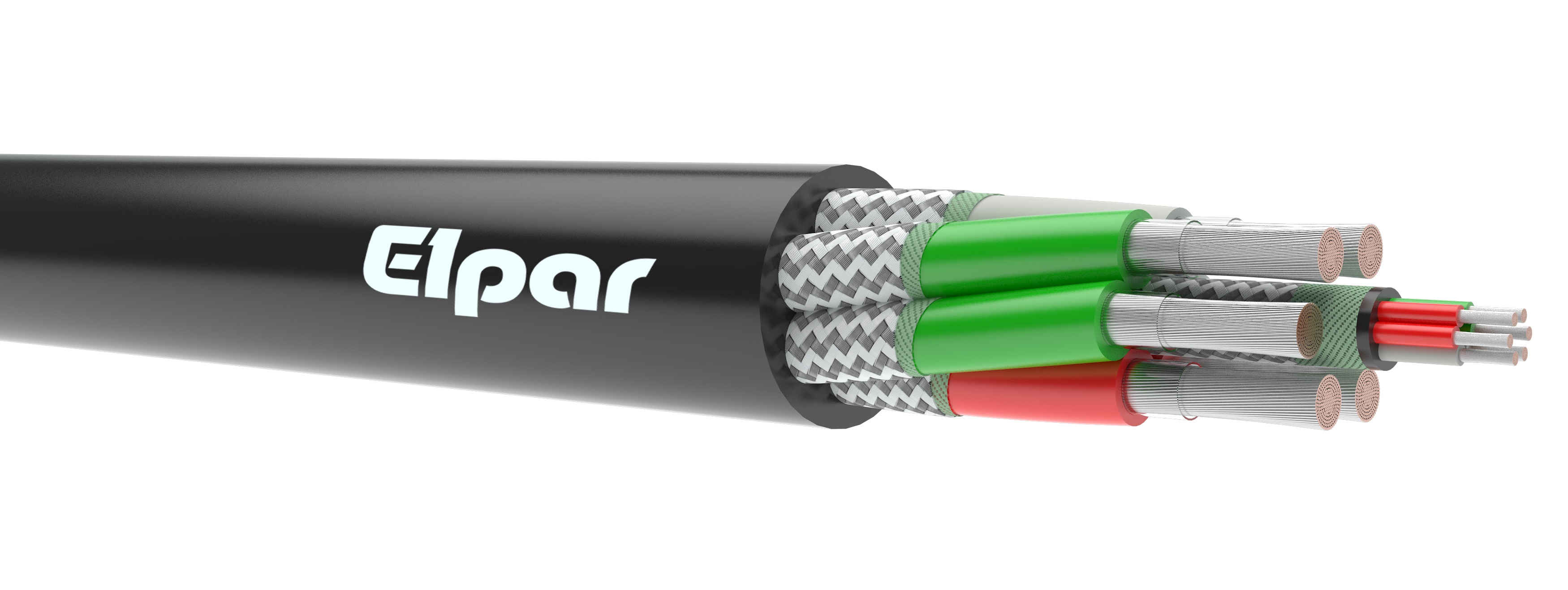

OnGcekż-G2 0,6/1 kV
Силовой провод с медными жилами, с изоляцией из теплостойкой резины (Gc), с оболочкой из негорючей резины (On), с индивидуальными экранами из медных проволок (ekż), горный (G) с с двумя укладами токопроводящих жил (2).
|
СТРОЕНИЕ: |
|
|
Жилы |
медные луженые многопроволочные кл. 5, норма PN-EN 60228 |
|
Сепаратор |
полиэстеровая пленка |
|
Изоляция |
специальная теплостойкая резина |
|
Цвета изоляции |
соответственно табеле |
|
Экран |
проводящая лента из и оплетка из медных луженых проволок и пряжи из искусственного материала |
|
Внешняя оболочка |
специальная маслостойкая резина, нероспрастраняюаяй горение, кислородный индекс мин. 29, черный цвет |
|
Температура работы |
от -40°C до +90°C |
|
Номинальное напряжение |
0,6/1 kV |
|
Радиус изгиба |
эластичные соединеиния 10 x наружный диаметр кабеля перманентная установка 6 x наружный диаметр кабеля |
|
Применение
|
провода предназначены для питания подвижных приемников находящихся в горных предприятиях, в неметановых залежах и метановых выработках степени „a”, „b” и „c” риска взрыва метана, в выработках класса A или B риска взрыва угольной пыли, провода дредназначены для использования при непосредственном контакте с водой или при высокой влажности |
|
Упаковка |
барабаны |
|
OnGcekż-G2 0,6/1 kV |
||
|
Количество и номинальное сечение жил (Х x мм²) |
Приблизительное наружное сечение провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
3 x 35 + 3 x 25 + 25 + 3 x 4 |
57,8 |
4850 |
|
6 x 35 + 25 + 3 x 4 |
57,8 |
5150 |
|
3 x 50 + 3 x 25 + 25 + 3 x 4 |
57,8 |
5500 |
|
3 x 50 + 3 x 35 + 25 + 3 x 4 |
57,8 |
5700 |
|
6 x 50 + 25 + 3 x 4 |
65,0 |
5900 |
|
3 x 70 + 3 x 25 + 25 + 3 x 4 |
65,0 |
6750 |
|
3 x 70 + 3 x 35 + 25 + 3 x 4 |
65,0 |
7000 |
|
3 x 70 + 3 x 50 + 25 + 3 x 4 |
65,0 |
7300 |
|
6 x 70 + 25 + 3 x 4 |
65,0 |
7750 |
|
3 x 35 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
5000 |
|
6 x 35 + 25 + 6 x 2,5 |
65,0 |
5250 |
|
3 x 50 + 3 x 16 + 25 + 6 x 2,5 |
65,0 |
5400 |
|
3 x 50 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
5600 |
|
3 x 50 + 3 x 35 + 25 + 6 x 2,5 |
65,0 |
5800 |
|
6 x 50 + 25 + 6 x 2,5 |
65,0 |
6100 |
|
3 x 70 + 3 x 16 + 25 + 6 x 2,5 |
65,0 |
6800 |
|
3 x 70 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
7000 |
|
3 x 70 + 3 x 35 + 25 + 6 x 2,5 |
65,0 |
7200 |
|
3 x 70 + 3 x 50 + 25 + 6 x 2,5 |
65,0 |
7550 |
|
6 x 70 + 25 + 6 x 2,5 |
65,0 |
8050 |
|
6 x 95 + 25 + 7 x 4 |
75,0 |
10200 |
|
Табеля цветов изоляций для проводов OnGcekż-G2 0,6/1 kV |
||
|
Количество жил |
цвет изоляции жил или оплетки из прорезиниенной ленты |
|
|
токопроводящих |
вспомогительных |
|
|
10 |
зеленая зеленая красная красная нейтральная нейтральная |
зеленая красная нейтральная |
|
13 |
зеленая зеленая красная красная нейтральная нейтральная |
зеленая зеленая красная красная нейтральная нейтральная |
|
14 |
зеленая зеленая красная красная нейтральная нейтральная |
зеленая зеленая красная красная нейтральная нейтральная синяя |
|
Токовая нагрузка проводов OnGcekż-G2. |
|
Продолжительная токовая нагрузка припостоянном или переменном токе горных проводов с защитной оболочкой с двумя укладами токопроводящих жил типа OnGcekż-G2, на нлминальное напряжение 0,6/1 kV использованых в подземных выработках горных предприятий в вычислительной температуре не больше чем 25⁰C. |
|
Сечение токопроводящих жил 3 x 35 мм2 + 3 x 25 мм2 |
|
|
Ток в I укладе жил (35 мм2) [A] |
Ток в II укладе жил (25 мм2) [A] |
|
0 |
167 |
|
10 |
167 |
|
20 |
167 |
|
30 |
166 |
|
40 |
165 |
|
50 |
163 |
|
60 |
161 |
|
70 |
159 |
|
80 |
156 |
|
90 |
153 |
|
100 |
150 |
|
110 |
146 |
|
120 |
141 |
|
130 |
136 |
|
140 |
130 |
|
150 |
124 |
|
160 |
116 |
|
170 |
107 |
|
180 |
93 |
|
190 |
75 |
|
200 |
50 |
|
207 |
0 |
|
Сечение токопроводящих жил 3 x 35 мм2 + 3 x 35 мм2 |
|
|
Ток в I укладе жил (35 мм2) [A] |
Ток в II укладе жил (35 мм2) [A] |
|
0 |
207 |
|
10 |
207 |
|
20 |
206 |
|
30 |
205 |
|
40 |
204 |
|
50 |
202 |
|
60 |
200 |
|
70 |
197 |
|
80 |
194 |
|
90 |
190 |
|
100 |
185 |
|
110 |
180 |
|
120 |
175 |
|
130 |
168 |
|
140 |
161 |
|
150 |
153 |
|
160 |
141 |
|
170 |
127 |
|
180 |
110 |
|
190 |
89 |
|
200 |
59 |
|
207 |
0 |
|
Сечение токопроводящих жил 3 x 50 мм2 + 3 x 16 мм2 |
|
|
Ток в I укладе жил (50 мм2) [A] |
Ток в II укладе жил (16 мм2) [A] |
|
0 |
136 |
|
10 |
136 |
|
20 |
136 |
|
30 |
135 |
|
40 |
135 |
|
50 |
134 |
|
60 |
133 |
|
70 |
132 |
|
80 |
130 |
|
90 |
129 |
|
100 |
127 |
|
110 |
125 |
|
120 |
123 |
|
130 |
120 |
|
140 |
118 |
|
150 |
115 |
|
160 |
111 |
|
170 |
107 |
|
180 |
103 |
|
190 |
99 |
|
200 |
94 |
|
210 |
88 |
|
220 |
81 |
|
230 |
70 |
|
240 |
57 |
|
250 |
38 |
|
258 |
0 |
|
Сечение токопроводящих жил 3 x 50 мм2 + 3 x 25 мм2 |
|
|
Ток в I укладе жил (50 мм2) [A] |
Ток в II укладе жил (25 мм2) [A] |
|
0 |
174 |
|
10 |
174 |
|
20 |
174 |
|
30 |
173 |
|
40 |
172 |
|
50 |
171 |
|
60 |
170 |
|
70 |
168 |
|
80 |
167 |
|
90 |
165 |
|
100 |
162 |
|
110 |
160 |
|
120 |
157 |
|
130 |
154 |
|
140 |
150 |
|
150 |
146 |
|
160 |
142 |
|
170 |
137 |
|
180 |
132 |
|
190 |
126 |
|
200 |
119 |
|
210 |
112 |
|
220 |
101 |
|
230 |
88 |
|
240 |
71 |
|
250 |
47 |
|
258 |
0 |
|
Сечение токопроводящих жил 3 x 50 мм2 + 3 x 35 мм2 |
|
|
Ток в I укладе жил (50 мм2) [A] |
Ток в II укладе жил (35 мм2) [A] |
|
0 |
211 |
|
10 |
211 |
|
20 |
210 |
|
30 |
210 |
|
40 |
209 |
|
50 |
207 |
|
60 |
206 |
|
70 |
204 |
|
80 |
202 |
|
90 |
199 |
|
100 |
197 |
|
110 |
194 |
|
120 |
190 |
|
130 |
186 |
|
140 |
182 |
|
150 |
177 |
|
160 |
172 |
|
170 |
166 |
|
180 |
160 |
|
190 |
152 |
|
200 |
145 |
|
210 |
133 |
|
220 |
120 |
|
230 |
104 |
|
240 |
84 |
|
250 |
56 |
|
258 |
0 |
|
Сечение токопроводящих жил 3 x 50 мм2 + 3 x 50 мм2 |
|
|
Ток в I укладе жил (50 мм2) [A] |
Ток в II укладе жил (50 мм2) [A] |
|
0 |
258 |
|
10 |
257 |
|
20 |
257 |
|
30 |
256 |
|
40 |
255 |
|
50 |
253 |
|
60 |
252 |
|
70 |
249 |
|
80 |
247 |
|
90 |
244 |
|
100 |
240 |
|
110 |
236 |
|
120 |
232 |
|
130 |
227 |
|
140 |
222 |
|
150 |
216 |
|
160 |
210 |
|
170 |
203 |
|
180 |
195 |
|
190 |
186 |
|
200 |
174 |
|
210 |
160 |
|
220 |
144 |
|
230 |
125 |
|
240 |
101 |
|
250 |
67 |
|
258 |
0 |
|
Сечение токопроводящих жил 3 x 70 мм2 + 3 x 16 мм2 |
|
|
Ток в I укладе жил (70 мм2) [A] |
Ток в II укладе жил (16 мм2) [A] |
|
0 |
139 |
|
10 |
139 |
|
20 |
139 |
|
30 |
139 |
|
40 |
139 |
|
50 |
138 |
|
60 |
137 |
|
70 |
137 |
|
80 |
136 |
|
90 |
135 |
|
100 |
134 |
|
110 |
132 |
|
120 |
131 |
|
130 |
129 |
|
140 |
128 |
|
150 |
126 |
|
160 |
124 |
|
170 |
121 |
|
180 |
119 |
|
190 |
117 |
|
200 |
114 |
|
210 |
111 |
|
220 |
107 |
|
230 |
104 |
|
240 |
100 |
|
250 |
95 |
|
260 |
91 |
|
270 |
85 |
|
280 |
80 |
|
290 |
70 |
|
300 |
58 |
|
310 |
42 |
|
320 |
12 |
|
320 |
0 |
|
Сечение токопроводящих жил 3 x 70 мм2 + 3 x 25 мм2 |
|
|
Ток в I укладе жил (70 мм2) [A] |
Ток в II укладе жил (25 мм2) [A] |
|
0 |
178 |
|
10 |
178 |
|
20 |
178 |
|
30 |
177 |
|
40 |
177 |
|
50 |
176 |
|
60 |
175 |
|
70 |
174 |
|
80 |
173 |
|
90 |
172 |
|
100 |
170 |
|
110 |
169 |
|
120 |
167 |
|
130 |
165 |
|
140 |
163 |
|
150 |
160 |
|
160 |
158 |
|
170 |
155 |
|
180 |
152 |
|
190 |
149 |
|
200 |
145 |
|
210 |
141 |
|
220 |
137 |
|
230 |
132 |
|
240 |
127 |
|
250 |
122 |
|
260 |
116 |
|
270 |
109 |
|
280 |
100 |
|
290 |
88 |
|
300 |
73 |
|
310 |
53 |
|
320 |
15 |
|
320 |
0 |
|
Сечение токопроводящих жил 3 x 70 мм2 + 3 x 35 мм2 |
|
|
Ток в I укладе жил (70 мм2) [A] |
Ток в II укладе жил (35 мм2) [A] |
|
0 |
216 |
|
10 |
216 |
|
20 |
215 |
|
30 |
215 |
|
40 |
214 |
|
50 |
213 |
|
60 |
212 |
|
70 |
211 |
|
80 |
210 |
|
90 |
208 |
|
100 |
206 |
|
110 |
204 |
|
120 |
202 |
|
130 |
200 |
|
140 |
197 |
|
150 |
194 |
|
160 |
191 |
|
170 |
188 |
|
180 |
184 |
|
190 |
180 |
|
200 |
175 |
|
210 |
171 |
|
220 |
165 |
|
230 |
160 |
|
240 |
154 |
|
250 |
147 |
|
260 |
140 |
|
270 |
131 |
|
280 |
118 |
|
290 |
104 |
|
300 |
86 |
|
310 |
63 |
|
320 |
18 |
|
320 |
0 |
|
Сечение токопроводящих жил 3 x 70 мм2 + 3 x 50 мм2 |
|
|
Ток в I укладе жил (70 мм2) [A] |
Ток в II укладе жил (50 мм2) [A] |
|
0 |
264 |
|
10 |
263 |
|
20 |
263 |
|
30 |
263 |
|
40 |
262 |
|
50 |
261 |
|
60 |
260 |
|
70 |
258 |
|
80 |
256 |
|
90 |
254 |
|
100 |
252 |
|
110 |
250 |
|
120 |
247 |
|
130 |
244 |
|
140 |
241 |
|
150 |
237 |
|
160 |
233 |
|
170 |
229 |
|
180 |
225 |
|
190 |
220 |
|
200 |
214 |
|
210 |
208 |
|
220 |
202 |
|
230 |
195 |
|
240 |
188 |
|
250 |
180 |
|
260 |
169 |
|
270 |
156 |
|
280 |
141 |
|
290 |
124 |
|
300 |
103 |
|
310 |
75 |
|
320 |
22 |
|
320 |
0 |
|
Сечение токопроводящих жил 3 x 70 мм2 + 3 x 70 мм2 |
|
|
Ток в I укладе жил (70 мм2) [A] |
Ток в I укладе жил (70 мм2) [A] |
|
0 |
321 |
|
10 |
321 |
|
20 |
320 |
|
30 |
320 |
|
40 |
319 |
|
50 |
318 |
|
60 |
316 |
|
70 |
314 |
|
80 |
312 |
|
90 |
310 |
|
100 |
307 |
|
110 |
304 |
|
120 |
301 |
|
130 |
297 |
|
140 |
293 |
|
150 |
289 |
|
160 |
284 |
|
170 |
279 |
|
180 |
273 |
|
190 |
267 |
|
200 |
260 |
|
210 |
253 |
|
220 |
246 |
|
230 |
237 |
|
240 |
227 |
|
250 |
214 |
|
260 |
200 |
|
270 |
185 |
|
280 |
168 |
|
290 |
147 |
|
300 |
122 |
|
310 |
89 |
|
320 |
27 |
|
321 |
0 |
|
Сечение токопроводящих жил 3 x 95 мм2 + 3 x 95 мм2 |
|
|
Ток в I укладе жил (95 мм2) [A] |
Ток в II укладе жил (95 мм2) [A] |
|
0 |
377 |
|
10 |
377 |
|
20 |
377 |
|
30 |
376 |
|
40 |
375 |
|
50 |
374 |
|
60 |
373 |
|
70 |
372 |
|
80 |
370 |
|
90 |
368 |
|
100 |
366 |
|
110 |
364 |
|
120 |
361 |
|
130 |
358 |
|
140 |
355 |
|
150 |
351 |
|
160 |
348 |
|
170 |
344 |
|
180 |
339 |
|
190 |
335 |
|
200 |
330 |
|
210 |
324 |
|
220 |
318 |
|
230 |
312 |
|
240 |
306 |
|
250 |
299 |
|
260 |
291 |
|
270 |
283 |
|
280 |
274 |
|
290 |
262 |
|
300 |
248 |
|
310 |
234 |
|
320 |
217 |
|
330 |
199 |
|
340 |
178 |
|
350 |
154 |
|
360 |
123 |
|
370 |
80 |
|
377 |
0 |
Warianty / Variants (21)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 18241 | OnGcekż-G2 3x35+3x25+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18242 | OnGcekż-G2 3x35+3x35+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18243 | OnGcekż-G2 3x50+3x25+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18244 | OnGcekż-G2 3x50+3x35+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18245 | OnGcekż-G2 3x50+3x50+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18246 | OnGcekż-G2 3x70+3x25+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18247 | OnGcekż-G2 3x70+3x35+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18248 | OnGcekż-G2 3x70+3x50+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18249 | OnGcekż-G2 3x70+3x70+25+3x4 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18250 | OnGcekż-G2 3x35+3x25+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18251 | OnGcekż-G2 3x35+3x35+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18252 | OnGcekż-G2 3x50+3x16+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18253 | OnGcekż-G2 3x50+3x25+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18254 | OnGcekż-G2 3x50+3x35+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18255 | OnGcekż-G2 3x50+3x50+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18256 | OnGcekż-G2 3x70+3x16+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18257 | OnGcekż-G2 3x70+3x25+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18258 | OnGcekż-G2 3x70+3x35+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18259 | OnGcekż-G2 3x70+3x50+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18260 | OnGcekż-G2 3x70+3x70+25+6x2,5 0,6/1kV | OnGcekż-G2 0,6/1 kV | |
| 18261 | OnGcekż-G2 3x95+3x95+25+7x4 0,6/1kV | OnGcekż-G2 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
