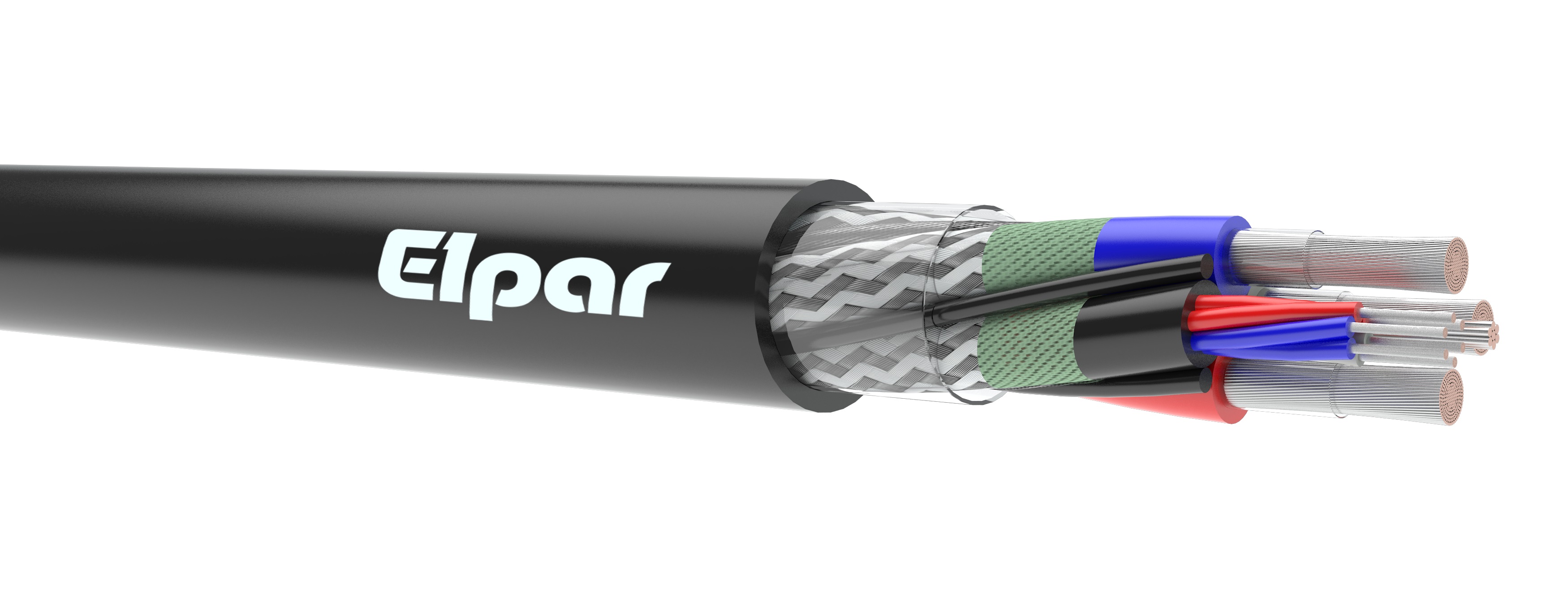

OnGcekż-G 0,6/1 kV
Przewód elektroenergetyczny z żyłami miedzianymi, w izolacji z gumy etylenowo-propylenowej (Gc) i oponie z gumy trudnopalnej (On), z ekranami indywidualnymi z drutów miedzianych (ekż), górniczy (G).
|
BUDOWA: |
|
|
Żyły |
miedziane ocynowane wielodrutowe kl. 5, wg normy PN-EN 60228 |
|
Separator |
folia poliestrowa |
|
Izolacja |
specjalna guma ciepłoodporna |
|
Kolory izolacji |
7-żyłowe: żyły robocze: niebieska, naturalna, czerwona; żyły pomocnicze: niebieska, naturalna, czerwona 10-żyłowe: żyły robocze: niebieska, naturalna, czerwona; żyły pomocnicze: 2 x niebieska, 2 x naturalna, 2 x czerwona |
|
Ekran |
z taśmy przewodzącej oraz oplotu z drutów miedzianych ocynowanych i przędzy z tworzywa sztucznego |
|
Powłoka zewnętrzna |
specjalna guma olejoodporna o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor czarny |
|
Temperatura pracy |
od -40°C do +90°C |
|
Napięcie znamionowe |
0,6/1 kV |
|
Promień gięcia |
połączenia elastyczne 10 x średnica zewnętrzna przewodu ułożenie na stałe 6 x średnica zewnętrzna przewodu |
|
Zastosowanie
|
przewody służą do zasilania urządzeń ruchomych i przenośnych pracujących w warunkach dołowych kopalń, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia "a", "b", "c", niebezpieczeństwa wybuchu metanu oraz klasy "A" i "B" zagrożenia wybuchem pyłu węglowego |
|
Pakowanie |
bębny |
|
OnGcekż-G 0,6/1 kV |
||
|
Liczba i przekrój znamionowy żył (n x mm²) |
Maksymalny wymiar zewnętrzny przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
3 x 25 + 16 + 3 x 2,5 |
43,0 |
2400 |
|
3 x 35 + 16 + 3 x 2,5 |
46,0 |
3100 |
|
3 x 50 + 25 + 3 x 4 |
51,8 |
3900 |
|
3 x 70 + 35 + 3 x 4 |
58,8 |
5000 |
|
3 x 35 + 16 + 6 x 2,5 |
46,0 |
3200 |
|
3 x 50 + 25 + 6 x 2,5 |
51,8 |
4000 |
|
3 x 70 + 35 + 6 x 2,5 |
56,8 |
5000 |
|
3 x 70 + 35 + 6 x 4 |
56,8 |
5200 |
Warianty / Variants (10)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 18221 | OnGcekż-G 3x25+16+3x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18222 | OnGcekż-G 3x35+16+3x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18223 | OnGcekż-G 3x50+25+3x4 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18224 | OnGcekż-G 3x70+35+3x4 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18225 | OnGcekż-G 3x25+16+6x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18226 | OnGcekż-G 3x35+16+6x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18227 | OnGcekż-G 3x50+25+6x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18228 | OnGcekż-G 3x70+35+6x2,5 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18229 | OnGcekż-G 3x70+35+6x4 0,6/1kV | OnGcekż-G 0,6/1 kV | |
| 18230 | OnGcekż-G 3x95+35+6x4 0,6/1kV | OnGcekż-G 0,6/1 kV |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
