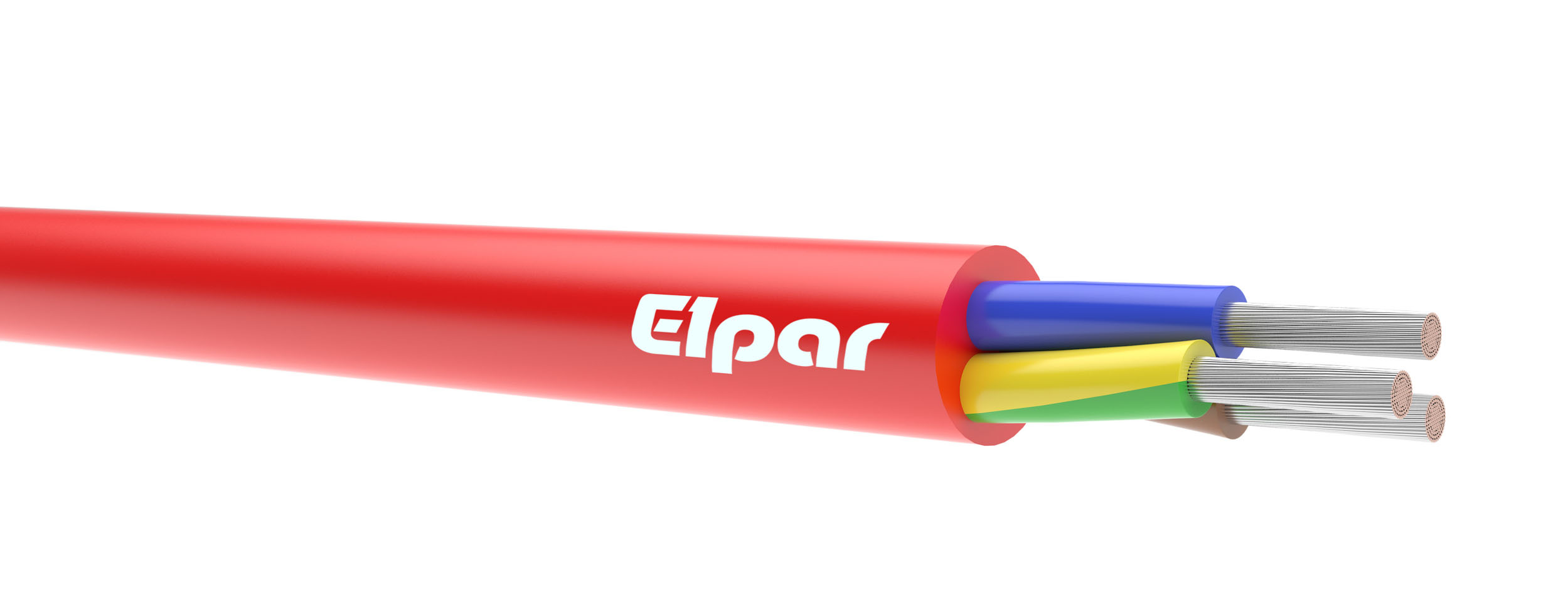

GsLGs(żo) 450/750 V

СТРОЕНИЕ:

Жила

медная луженая из тонких проволок кл. 5, норма PN-EN 60228

Изоляция

силиконовая резина

Оболочка

силиконовая резина

Цвета изоляции

2-жилные: синяя, коричневая

3-жилные: желто-зеленая, синяя, коричневая

4-жилные: желто-зеленая, коричневая, черная, серая

5-жилные: желто-зеленая, синяя, коричневая, черная, серая

Температура работы

от -60°C до +180°C

Номинальное напряжение

450/750 V

Минимальный радиус изгиба

наружный диаметр кабеля D [мм]

D≤8

8<D≤12

12<D≤20

D>20

перманентно установленный

3xD

3xD

4xD

4xD

подключенный к переносному или подвижному устройству – провод без механической нагрузки

4xD

4xD

5xD

6xD

при допустимой механической нагрузке

6xD

6xD

6xD

8xD

Применение

провода преднозначены для работы в крайних температурах, используют их в судостроительстве, лительных заводах, цементных заводах, электростанциях, сталелительных цехах, можно их также использовать как в сухих, влажных и мокрых помещениях так на вольном воздухе, как подвижной присоединительный провод при низких механических нагрузках

Упаковка

бухты, барабаны

GsLGs 450/750 V

Номиналньое сечение жил

[мм²]

Приблизительное наружное сечение провода

[мм]

Ориентировочная масса провода

[кг/мм]

2 x 0,5

6,2

45

2 x 0,75

6,8

56

2 x 1

7,4

67

2 x 1,5

8,2

85

2 x 2,5

10,0

130

2 x 4

11,3

175

2 x 6

12,4

227

2 x 10

15,7

360

2 x 16

18,3

529

3 x 0,5

6,8

55

3 x 0,75

7,2

66

3 x 16

8,0

83

3 x 1,5

8,7

103

3 x 2,5

10,5

156

3 x 4

12,0

216

3 x 6

13,2

286

3 x 10

17,0

475

3 x 16

19,5

677

4 x 0,5

7,4

66

4 x 0,75

8,0

82

4 x 1

8,7

99

4 x 1,5

9,7

128

4 x 2,5

11,5

190

4 x 4

13,1

263

4 x 6

14,9

368

4 x 10

18,7

592

4 x 16

21,5

849

5 x 0,5

8,2

82

5 x 0,75

8,8

100

5 x 1

9,7

126

5 x 1,5

10,7

163

5 x 2,5

12,5

235

5 x 4

14,7

340

5 x 6

16,3

454

5 x 10

20,5

738

5 x 16

24,0

1079
