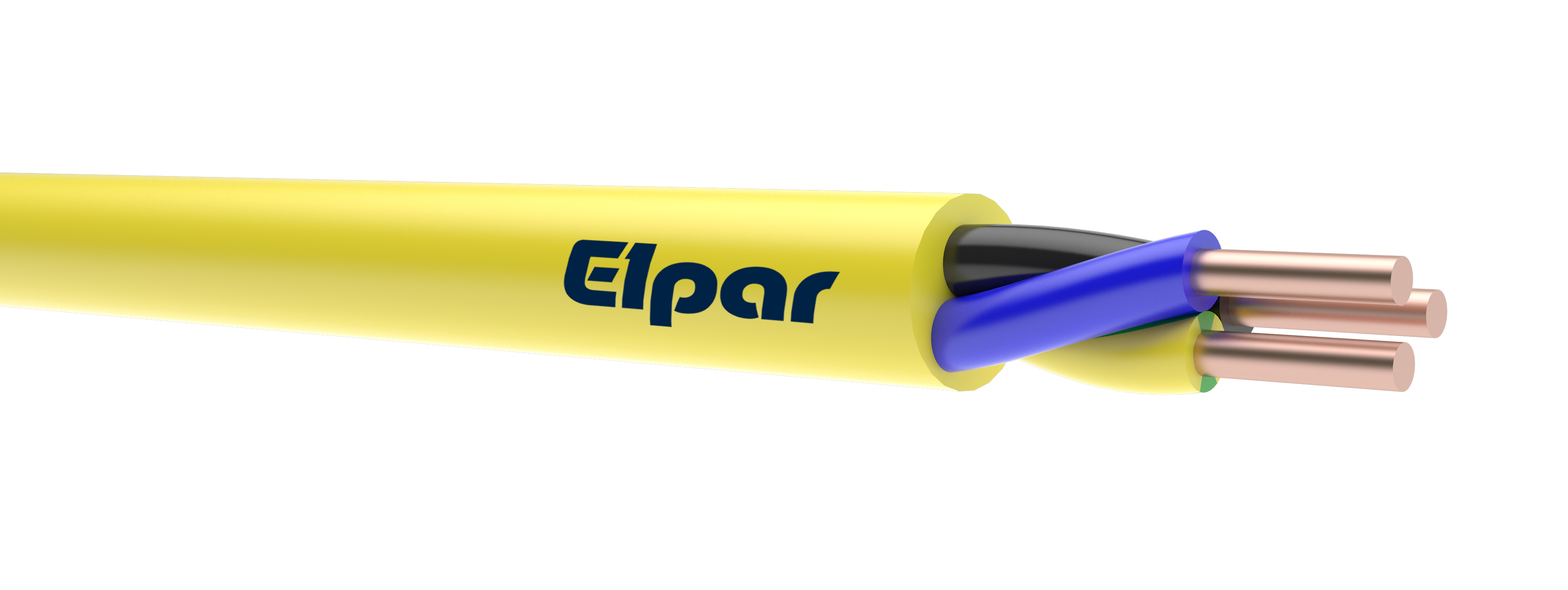

YnDY-G 450/750 V
Провод с медными однопроволочными жилами (D), с изоляцией из поливинилхлорида (Y) и с оболочкой из негорючего поливинилхлорида (Yn), горный (G).
|
СТРОЕНИЕ: |
|
|
Жилы |
медные однопроволочные кл. 1, норма PN-EN 60228 |
|
Изоляция |
специальный поливинилхлорида ПВХ |
|
Цвета изоляции |
2 жильные: синяя, черная 3- жильные: желто-зеленая, синяя, черная 4- жильные: желто-зеленая, синяя, черная, коричневая |
|
Оболочка |
специальный поливинилхлорид ПВХ, кислородный индекс мин. 29, нероспрастраняющий горение, желтый цвет |
|
Температура работы |
от -15°C до +70°C |
|
Номинальное напряжение |
450/750 V |
|
Применение
|
провода предназначены для стационарной прокладки зданиях связаных с горным делом, для электропитания, за исключением подземных выработок каменноугольных шахт |
|
Упаковка |
бухты и барабаны |
|
YnDY-G 450/750 V |
||
|
Количество и номинальное сечение жил (Х x мм²) |
Приблизительное наружное сечение провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
2 x 1 |
7,9 |
85 |
|
2 x 1,5 |
8,3 |
99 |
|
2 x 2,5 |
9,1 |
129 |
|
2 x 4 |
10,4 |
183 |
|
2 x 6 |
11,4 |
234 |
|
2 x 10 |
13,9 |
366 |
|
2 x 1 + 1 |
8,3 |
100 |
|
2 x 1,5 + 1,5 |
8,8 |
120 |
|
2 x 2,5 + 2,5 |
9,6 |
161 |
|
2 x 4 + 4 |
11,0 |
227 |
|
2 x 6 + 6 |
12,3 |
304 |
|
2 x 10 + 10 |
14,8 |
467 |
|
3 x 1 + 1 |
9,0 |
122 |
|
3 x 1,5 + 1,5 |
9,6 |
148 |
|
3 x 2,5 + 2,5 |
10,5 |
201 |
|
3 x 4 + 4 |
12,2 |
291 |
|
3 x 6 + 6 |
13,5 |
380 |
|
3 x 10 + 10 |
16,3 |
593 |
Warianty / Variants (18)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 17980 | YnDY-G 2x1 450/750V | YnDY-G 450/750 V | |
| 17981 | YnDY-G 2x1,5 450/750V | YnDY-G 450/750 V | |
| 17982 | YnDY-G 2x2,5 450/750V | YnDY-G 450/750 V | |
| 17983 | YnDY-G 2x4 450/750V | YnDY-G 450/750 V | |
| 17984 | YnDY-G 2x6 450/750V | YnDY-G 450/750 V | |
| 17985 | YnDY-G 2x10 450/750V | YnDY-G 450/750 V | |
| 17986 | YnDY-G 2x1+1 450/750V | YnDY-G 450/750 V | |
| 17987 | YnDY-G 2x1,5+1,5 450/750V | YnDY-G 450/750 V | |
| 17988 | YnDY-G 2x2,5+2,5 450/750V | YnDY-G 450/750 V | |
| 17989 | YnDY-G 2x4+4 450/750V | YnDY-G 450/750 V | |
| 17990 | YnDY-G 2x6+6 450/750V | YnDY-G 450/750 V | |
| 17991 | YnDY-G 2x10+10 450/750V | YnDY-G 450/750 V | |
| 17992 | YnDY-G 3x1+1 450/750V | YnDY-G 450/750 V | |
| 17993 | YnDY-G 3x1,5+1,5 450/750V | YnDY-G 450/750 V | |
| 17994 | YnDY-G 3x2,5+2,5 450/750V | YnDY-G 450/750 V | |
| 17995 | YnDY-G 3x4+4 450/750V | YnDY-G 450/750 V | |
| 17996 | YnDY-G 3x6+6 450/750V | YnDY-G 450/750 V | |
| 17997 | YnDY-G 3x10+10 450/750V | YnDY-G 450/750 V |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
