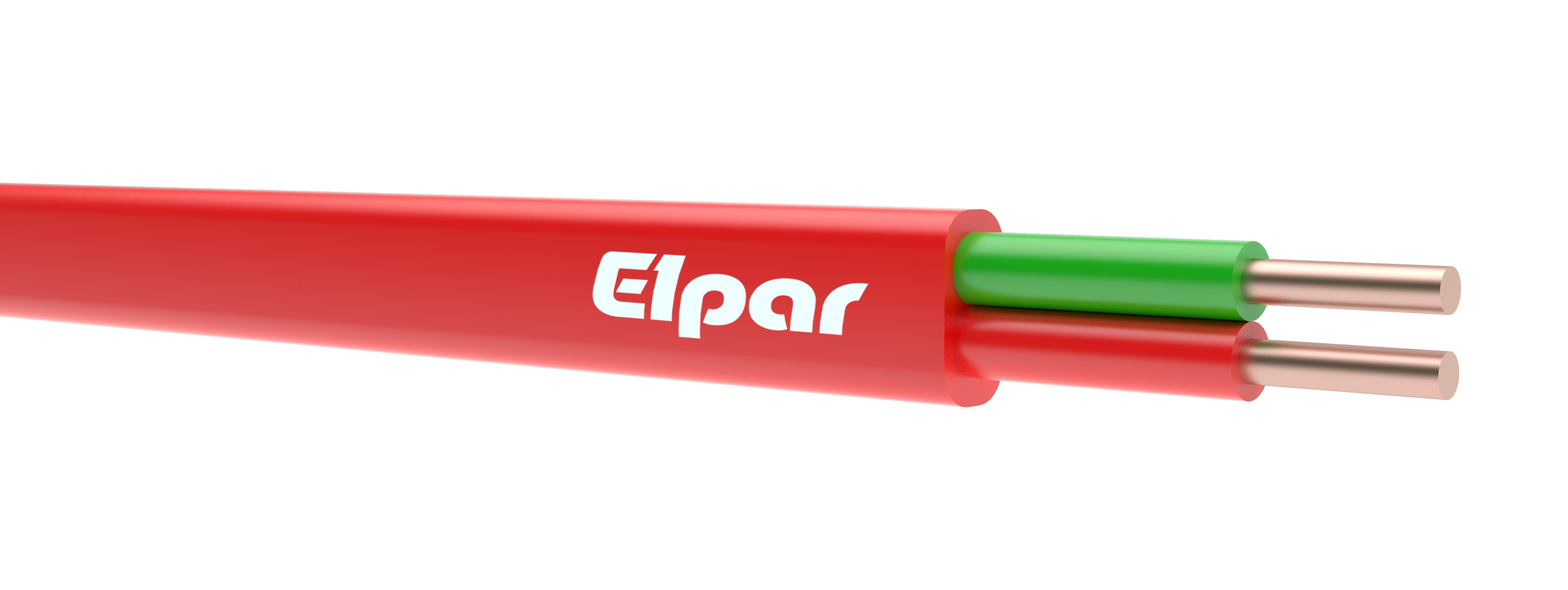

YnDYp-G strzałowy 450/750 V
Провод для взрывов, плоский (р), с изоляцией из поливинилхлорида (Y) и с оболочкой из негорючего поливинилхлорида (Yn), с медными однопроволочными жилами (D), горный (G).
|
СТРОЕНИЕ: |
|
|
Жилы |
медные однопроволочные кл. 1, норма PN-EN 60228 |
|
Изоляция |
специальный поливинилхлорида ПВХ |
|
Цвета изоляции |
красная, зеленая |
|
Оболочка |
нероспрастраняющий горение поливинилхлорид ПВХ, кислородный индекс мин. 29, красный цвет |
|
Температура работы |
от -15°C до +70°C |
|
Номинальное напряжение |
450/750 V |
|
Применение
|
провода использованы для взрывных работ в качестве охранного взрывного провода для соединения цепей электрических przewód strzałowy ochronny do łączenia obwodu взрывателей во всех горных предприятиях, в том числе в залежах метана всех категорий опасности, соответсвенно законам касающимся горного дела |
|
Упаковка |
бухты, барабаны |
|
YnDYp-G 450/750 V |
||
|
Количество и номинальное сечение жил (Х x мм²) |
Приблизительное наружное сечение провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
2 x 1 |
5,1 x 7,9 |
62 |
|
2 x 1,5 |
5,4 x 8,3 |
79 |
|
2 x 2,5 |
5,7 x 9,0 |
106 |
|
2 x 4 |
6,6 x 10,9 |
154 |
|
2 x 6 |
6,9 x 11,4 |
181 |
Warianty / Variants (6)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 17973 | YnDYp-G 2x1 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V | |
| 17974 | YnDYp-G 2x1,5 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V | |
| 17975 | YnDYp-G 2x2,5 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V | |
| 17976 | YnDYp-G 2x4 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V | |
| 17977 | YnDYp-G 2x6 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V | |
| 17978 | YnDYp-G 2x10 strzałowy 450/750V | YnDYp-G strzałowy 450/750 V |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
