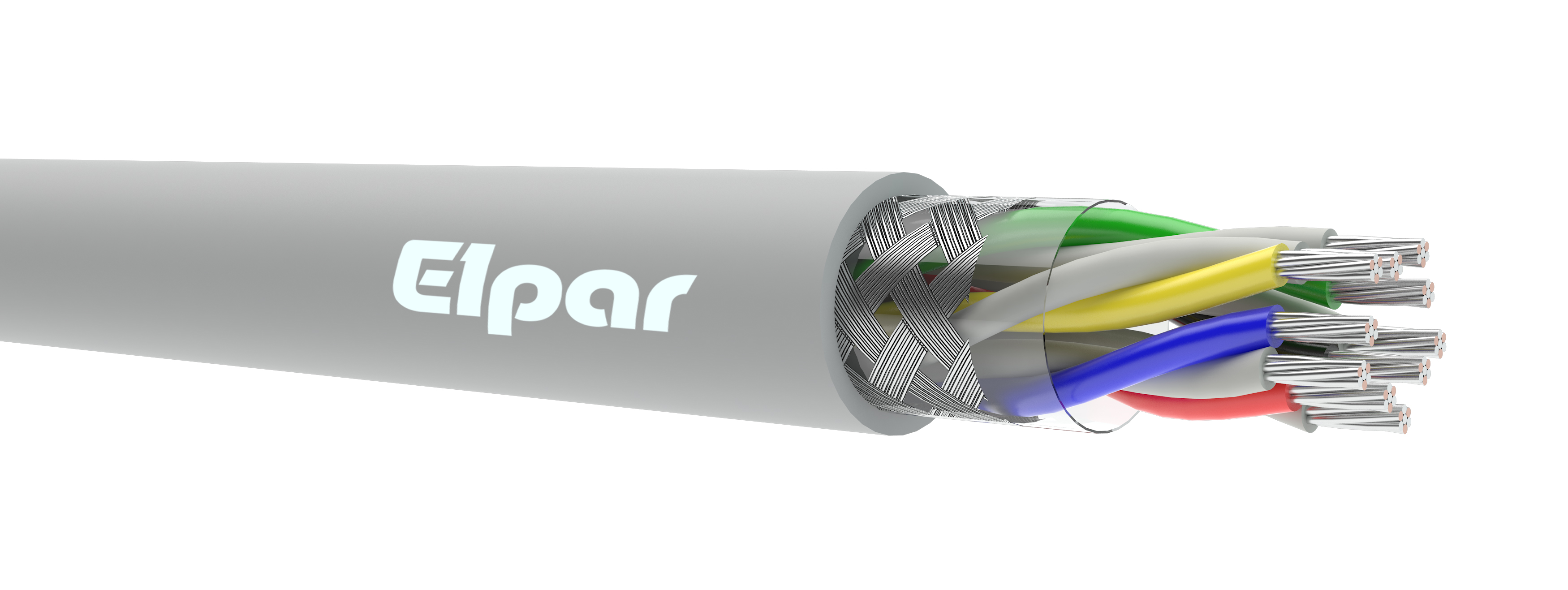

YnTKGMFLYkon

Телекоммуникационный кабель (TK), горный (G), с медно-стальными жилами (MF), многопроволочными (L), с изоляцией из поливинилхлорида (Y), с совместном экране на сердечнике (kon), с оболочкой из поливинилхлорида нероспрастраняющего горение (Yn).

СТРОЕНИЕ:
Жилы	медно-стальные многопроволочные
Изоляция	специальный поливинилхлорида ПВХ
Цвета изоляции	1 х 4: нейтральная, синяя, нейтральная, желтая 5 пар: 1 пара: нейтральная, синяя 2 пара: нейтральная, желтая 3 пара: нейтральная, зеленая 4 пара: нейтральная, черная 5 пара: нейтральная, красная
Экран	оплетна их луженых медных проволок на сердечнике
Внешняя оболочка	поливинилхлорид нероспрастраняющий горение, кислородный индекс мин. 29, серый цвет
Температура работы	от -30°C до +70°C
Минимальный радиус изгиба	10 x наружное сечение кабеля
Применение	кабели предназначены для горных телекоммуникационных сетей, подземных шахтов в неметановых залежах и метановых выработках степени „a”, „b” и „c” риска взрыва метана, в выработках класса A или B риска взрыва угольной пыли как и вне зон риска взрыва, в искробезопасных цепях
Техническая характеристика	сопротивление изоляции: мин 10 МΩxкм емкость: макс. 75 нФ/км индуктивность: макс. 0,22 МГн/км испытательное напряжение (1 мин.): 2000 V AC или 2800 V DC
Упаковка	бухты, барабаны

YnTKGMFLYkon
Количество и номинальное сечение жил (Х x 2 х мм²)	Приблизительное наружное сечение провода (мм)	Ориентировочная масса провода [кг/мм]
1 x 4 x 0,5	9,2	113
5 x 2 x 0,5	15,9	261
10 x 2 x 0,5	19,9	424
1 x 4 x 0,8	9,9	169
5 x 2 x 0,8	17,1	268
10 x 2 x 0,8	22,0	515

Warianty / Variants (3)

ID	Wariant	Symbol
17967	YnTKGMFLYkon 1x4x0,5	YnTKGMFLYkon
17968	YnTKGMFLYkon 5x2x0,5	YnTKGMFLYkon
17969	YnTKGMFLYkon 10x2x0,5	YnTKGMFLYkon
