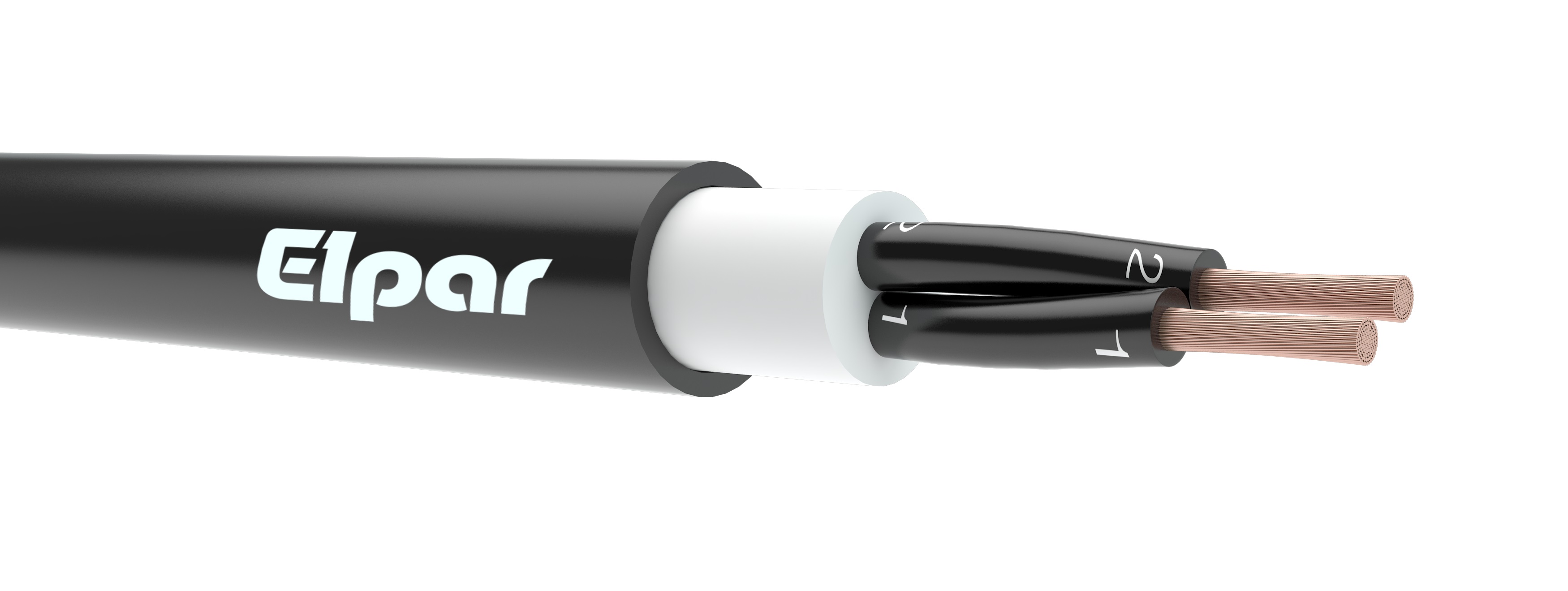

PARCONTROL 1000H

СТРОЕНИЕ:

Жилы

медные многопроволочные кл. 5, PN-EN 60228

Изоляция

специальный безгалогенный материал

Цвета изоляции

жили с цифровой надписью,

желто-зеленая жила в наружном слое, остальные черные с цифровой надписью

Сердечник

жилы скручены параллельно

Внешняя оболочка

специальный безгалогенный материал для многопроволочных кабелей сечением больше 2,5мм²

Оболочка

специальный безгалогенный материал, серый цвет

Температура работы

от -30⁰C до +70⁰C

Номинальное напряжение

0,6/1 kV

Радиус изгиба

мин. радиус изгиба для подвижных соединений 12 x диаметр кабеля

мин. радиус изгиба во время перманентной установки 8 x диаметр кабеля

Применение

гибкие контрольные провода, прадназначены для работы в энергетических контрольных системах, охранных и рулевых системах, для электропитания и в промышленных, провода могут быть использованы для установки оборудования в местах, где существует риск пожара, ограничивают распространение пожпра по кабельной установке

Упаковка

бухты, барабаны

PARCONTROL 1000H

Количество и номинальное сечение жил

 (Х x мм²)

Приблизительное наружное сечение провода

 (мм)

Ориентировочная масса провода

[кг/мм]

1 x 1,5

5,9

50

1 x 2,5

6,3

64

1 x 4

6,8

84

1 x 6

7,3

107

1 x 10

8,6

163

1 x 16

9,5

228

1 x 25

11,5

343

1 x 35

12,7

455

1 x 50

14,7

631

1 x 70

16,7

848

1 x 95

18,9

1126

1 x 120

20,2

1387

1 x 150

23,1

1739

1 x 185

25,9

2141

1 x 240

28,4

2472

1 x 300

31,7

3164

1 x 400

35,6

4311

1 x 500

40,7

5226

2 x 0,5

7,9

86

3 G 0,5

8,3

96

4 G 0,5

9,0

112

5 G 0,5

9,6

129

6 G 0,5

10,3

148

7 G 0,5

10,3

154

8 G 0,5

10,9

176

10 G 0,5

12,6

222

12 G 0,5

12,9

230

14 G 0,5

13,5

253

16 G 0,5

14,3

281

18 G 0,5

14,9

311

19 G 0,5

14,9

315

2 x 0,75

8,4

96

3 G 0,75

8,8

111

4 G 0,75

9,6

130

5 G 0,75

10,2

149

6 G 0,75

11,0

172

7 G 0,75

11,0

178

8 G 0,75

11,8

208

10 G 0,75

13,6

260

12 G 0,75

14,0

272

14 G 0,75

14,6

301

16 G 0,75

15,5

336

18 G 0,75

16,1

371

19 G 0,75

16,1

378

2 x 1

8,7

105

3 G 1

9,2

123

4 G 1

10,0

144

5 G 1

10,6

168

6 G 1

11,0

193

7 G 1

11,4

200

8 G 1

12,3

233

10 G 1

14,2

295

12 G 1

14,6

308

14 G 1

15,3

343

16 G 1

16,2

385

18 G 1

16,9

426

19 G 1

16,9

433

2 x 1,5

9,5

130

3 G 1,5

10,0

152

4 G 1,5

10,9

180

5 G 1,5

11,7

211

6 G 1,5

12,7

245

7 G 1,5

12,7

255

8 G 1,5

13,6

297

10 G 1,5

15,8

377

12 G 1,5

16,2

397

14 G 1,5

17,1

444

16 G 1,5

18,1

500

18 G 1,5

18,9

556

19 G 1,5

18,9

567

2 x 2,5

10,7

166

3 G 2,5

11,2

197

4 G 2,5

12,3

239

5 G 2,5

13,2

284

7 G 2,5

14,3

346

12 G 2,5

18,5

547

16 G 2,5

20,7

697

18 G 2,5

21,7

775

19 G 2,5

21,7

791

2 x 4

12,6

256

3 G 4

13,3

303

4 G 4

14,6

368

5 G 4

15,6

436

7 G 4

17,1

538

11 G 4

22,1

860

3 G 6

14,7

393

4 G 6

16,2

480

5 G 6

17,6

580

7 G 6

19,0

716

3 G 10

17,9

610

4 G 10

19,8

756

5 G 10

21,4

901

7 G 10

23,3

1131

3 G 16

20,0

834

4 G 16

22,2

1034

5 G 16

24,0

1250

7 G 16

26,2

1592

3 G 25

25,0

1353
