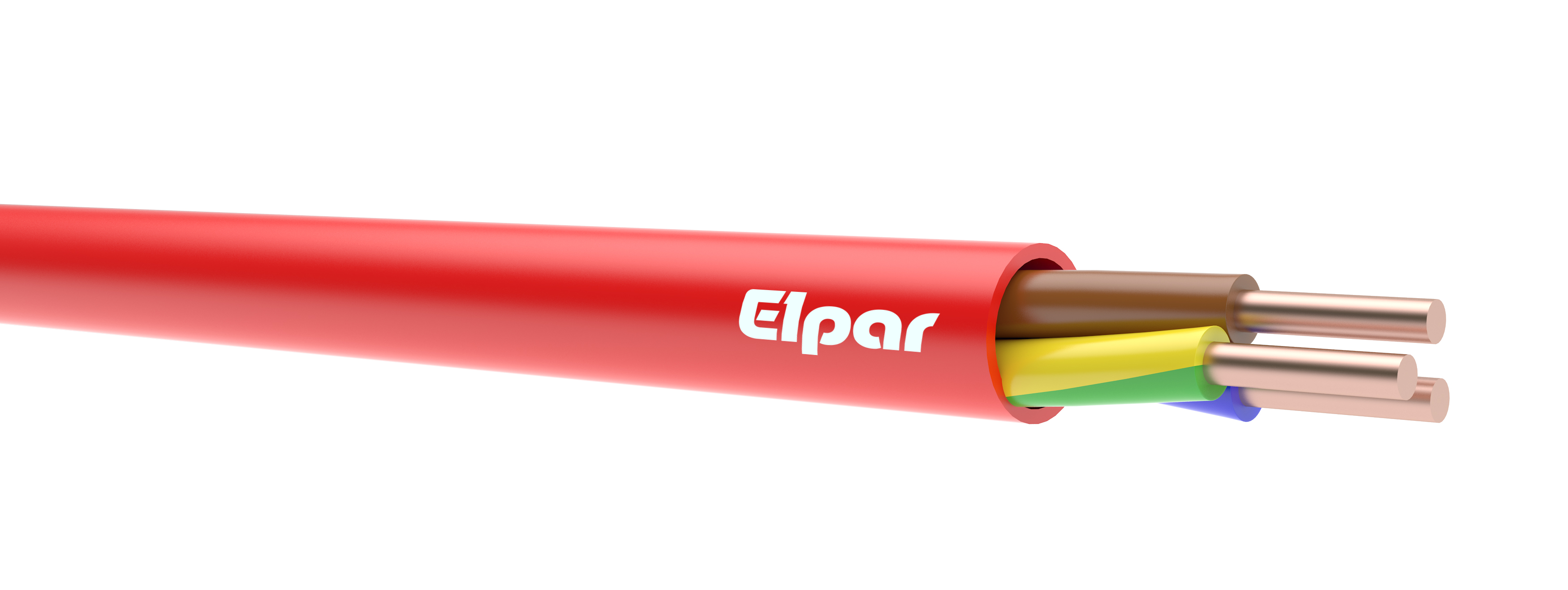

HDGs(żo) PH90 300/500 V

HDGs(żo) PH90 300/500 V

Силовой кабель с медными однопроволочными жилами (D), с изоляцией из силиконовой резины (Gs), и с безгалогенной оболочкой (Н), с защитной желто-зеленой жилой (żo) или без защитной жедто-зеленой жилы, совместный экран из алюминевой пленки (ekwf).

СТРОЕНИЕ:

Жилы

медные однопроволочные кл. 1, норма PN-EN 60228

Изоляция

специальный силикон, который керамизируется во время горения

Цвета изоляции

HDGs, HDGsekwf

2 жильные – синяя, коричневая

3 жильные – коричневая, черная, серая или синяя, коричневая, черная

4 жильные – синяя, коричневая, черная, серая

5 жильные – синяя, коричневая, черная, серая, черная

больше 5 жил – в каждом слое: коричневая (жила с которой начинаем считать), синяя (жила показывающая направление по которому считаем) и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего

HDGsżo, HDGsekwfżo

3 жильные – желто-зеленая, синяя, коричневая

4 жильные - желто-зеленая, коричневая, черная, серая или желто-зеленая, синяя, коричневая, черная

5 жильные - желто-зеленая, синяя, коричневая, черная, серая

больше 5 жил – во внешнем слое: желто-зеленая, синяя (жила показывающая направление по которому считаем) и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего

в других слоях: коричневая (жила с которой начинаем считать), niebieska (жила показывающая направление по которому считаем), и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего

Экран

полиэтерово-алюменевая пленка с заземляющей жилой (HDGsekwf, HDGsekwfżo)

Оболочка

специальная безгалогенная, самотушительная и нераспространяющая горение, красный цвет

Температура работы

от -30⁰C до +80⁰C

Номинальное напряжение

300/500 V

Радиус изгиба

10 x  наружное сечение кабеля

Применение

огнестойкие безгалогенные кабели предназначены для использования в местах, где необходимое обеспечение работы устройств во время пожара, рекомендуемые для использования в оборудованиях аварийного освящения, дымовых системах, охранных системах, сигнальных, контрольных, сигнализации пожара и автоматике и пожарной автоматике и многих других цепях обеспечающих безопасность, во время пожара кабели гарантируют  правильную работу оборудования во время минимум 90 мин (PH90) и стойкость изоляции в течении 180 мин (FE180), во время горения не выделяет токсических, удушливых газов и густых дымов, кабели подходят для перманентной прокладки внутри зданий

Исследования

устойчивость единичного кабеля на распространяние горения

(огнеустойчивость): PN-EN 60332-1, IEC 60332-1, DIN-VDE 0482-332-1

сохранение функций кабельных установок E30-E90: DIN - VDE 4102-12

устойчивость изоляции к долгосрочному воздействию огня (прочность изоляции) FE180: IEC 60331-11, IEC 60331-21, IEC 60331-31, DIN –VDE 0472-814

устойчивость связки кабеля к распространянию горения: PN-EN 60332-3-24, IEC 60332-3, DIN -VDE 482-266-2

эмиссия коррозийных газов во время горения: PN-EN 50267, IEC 60754 - 2, DIN -VDE 0472-813

эмиссия плотности газов во время горения : PN-EN 61034-1(-2),IEC 61034-1(-2), DIN – VDE 0482-1034-2

Упаковка

бухты, барабаны





HDGs(żo) PH90 300/500 V

Количество и номинальное сечение жил

 (Х x мм²)

Приблизительное наружное сечение провода

 (мм)

Ориентировочная масса провода

[кг/мм]

2 x 1,0

6,7

54

2 x 1,5

7,5

67

2 x 2,5

9,1

103

2 x 4,0

10,0

136

3 x 1,0

7,1

69

3 x 1,5

7,9

88

3 x 2,5

9,6

136

3 x 4,0

10,8

189

4 x 1,0

8,0

90

4 x 1,5

9,1

120

4 x 2,5

10,8

176

4 x 4,0

11,9

240

5 x 1,0

8,7

116

5 x 1,5

9,8

150

5 x 2,5

11,6

223

5 x 4,0

12,9

301

7 x 1,0

9,5

143

7 x 1,5

10,9

191

7 x 2,5

12,7

278

10 x 1,0

12,0

204

10 x 1,5

13,6

265

10 x 2,5

16,6

411

12 x 1,0

12,4

234

12 x 1,5

14,0

306

12 x 2,5

17,1

475

14 x 1,0

13,0

265

14 x 1,5

14,7

348

14 x 2,5

19,0

541

16 x 1,0

13,8

302

16 x 1,5

16,1

427

16 x 2,5

19,6

655

19 x 1,0

14,4

344

19 x 1,5

17,0

477

19 x 2,5

20,6

735

20 x 1,0

15,9

384

20 x 1,5

18,6

546

20 x 2,5

21,8

801

24 x 1,0

17,3

452

24 x 1,5

20,3

622

24 x 2,5

24,5

949

30 x 1,0

18,9

569

30 x 1,5

21,4

747

30 x 2,5

25,9

1144

37 x 1,0

20,3

680

37 x 1,5

23,7

929

37 x 2,5

27,9

1375





HDGsekwf(żo) PH90 300/500 V

Количество и номинальное сечение жил

 (Х x мм²)

Приблизительное наружное сечение провода

 (мм)

Ориентировочная масса провода

[кг/мм]

2 x 1,0

7,1

63

2 x 1,5

7,9

78

2 x 2,5

9,5

115

2 x 4,0

10,4

150

3 x 1,0

7,5

79

3 x 1,5

8,3

99

3 x 2,5

10,0

148

3 x 4,0

11,2

203

4 x 1,0

8,4

100

4 x 1,5

9,5

132

4 x 2,5

11,2

190

4 x 4,0

12,3

256

5 x 1,0

9,1

125

5 x 1,5

10,2

161

5 x 2,5

12,0

235

5 x 4,0

13,3

318

7 x 1,0

9,9

154

7 x 1,5

11,3

203

7 x 2,5

13,1

293

10 x 1,0

12,4

214

10 x 1,5

14,0

279

10 x 2,5

17,0

430

12 x 1,0

12,8

244

12 x 1,5

14,4

320

12 x 2,5

17,5

494

14 x 1,0

13,4

276

14 x 1,5

15,1

371

14 x 2,5

18,4

589

16 x 1,0

14,2

313

16 x 1,5

16,5

438

16 x 2,5

20,0

668

19 x 1,0

14,8

375

19 x 1,5

17,4

520

19 x 2,5

21,0

758

20 x 1,0

16,2

408

20 x 1,5

18,9

565

20 x 2,5

22,1

825

24 x 1,0

17,7

462

24 x 1,5

20,7

642

24 x 2,5

24,9

976

30 x 1,0

19,3

580

30 x 1,5

21,8

768

30 x 2,5

26,3

1173

37 x 1,0

20,7

689

37 x 1,5

24,1

918

37 x 2,5

28,3

1406

Warianty / Variants (42)

IDWariantSymbolPDF
15269HDGs PH90 2x1 300/500VHDGs(żo) PH90 300/500 V
15270HDGs PH90 2x1,5 300/500VHDGs(żo) PH90 300/500 V
15271HDGs PH90 2x2,5 300/500VHDGs(żo) PH90 300/500 V
15272HDGs PH90 2x4 300/500VHDGs(żo) PH90 300/500 V
15273HDGs PH90 3x1 300/500VHDGs(żo) PH90 300/500 V
15274HDGs PH90 3x1,5 300/500VHDGs(żo) PH90 300/500 V
15275HDGs PH90 3x2,5 300/500VHDGs(żo) PH90 300/500 V
15276HDGs PH90 3x4 300/500VHDGs(żo) PH90 300/500 V
15277HDGs PH90 4x1 300/500VHDGs(żo) PH90 300/500 V
15278HDGs PH90 4x1,5 300/500VHDGs(żo) PH90 300/500 V
15279HDGs PH90 4x2,5 300/500VHDGs(żo) PH90 300/500 V
15280HDGs PH90 4x4 300/500VHDGs(żo) PH90 300/500 V
15281HDGs PH90 5x1 300/500VHDGs(żo) PH90 300/500 V
15282HDGs PH90 5x1,5 300/500VHDGs(żo) PH90 300/500 V
15283HDGs PH90 5x2,5 300/500VHDGs(żo) PH90 300/500 V
15284HDGs PH90 5x4 300/500VHDGs(żo) PH90 300/500 V
15285HDGs PH90 5x6 300/500VHDGs(żo) PH90 300/500 V
15286HDGs PH90 5x10 300/500VHDGs(żo) PH90 300/500 V
15287HDGs PH90 4x6 300/500VHDGs(żo) PH90 300/500 V
15288HDGs PH90 4x10 300/500VHDGs(żo) PH90 300/500 V
15289HDGs PH90 3x6 300/500VHDGs(żo) PH90 300/500 V
15290HDGs PH90 3x10 300/500VHDGs(żo) PH90 300/500 V
15291HDGs PH90 2x6 300/500VHDGs(żo) PH90 300/500 V
15292HDGs PH90 2x10 300/500VHDGs(żo) PH90 300/500 V
15315HDGsżo PH90 3x1 300/500VHDGs(żo) PH90 300/500 V
15316HDGsżo PH90 3x1,5 300/500VHDGs(żo) PH90 300/500 V
15317HDGsżo PH90 3x2,5 300/500VHDGs(żo) PH90 300/500 V
15318HDGsżo PH90 3x4 300/500VHDGs(żo) PH90 300/500 V
15319HDGżo PH90 4x1 300/500VHDGs(żo) PH90 300/500 V
15320HDGsżo PH90 4x1,5 300/500VHDGs(żo) PH90 300/500 V
15321HDGsżo PH90 4x2,5 300/500VHDGs(żo) PH90 300/500 V
15322HDGsżo PH90 4x4 300/500VHDGs(żo) PH90 300/500 V
15323HDGsżo PH90 5x1 300/500VHDGs(żo) PH90 300/500 V
15324HDGsżo PH90 5x1,5 300/500VHDGs(żo) PH90 300/500 V
15325HDGsżo PH90 5x2,5 300/500VHDGs(żo) PH90 300/500 V
15326HDGsżo PH90 5x4 300/500VHDGs(żo) PH90 300/500 V
15327HDGsżo PH90 3x6 300/500VHDGs(żo) PH90 300/500 V
15328HDGsżo PH90 3x10 300/500VHDGs(żo) PH90 300/500 V
15329HDGsżo PH90 4x6 300/500VHDGs(żo) PH90 300/500 V
15330HDGsżo PH90 4x10 300/500VHDGs(żo) PH90 300/500 V
15331HDGsżo PH90 5x6 300/500VHDGs(żo) PH90 300/500 V
15332HDGsżo PH90 5x10 300/500VHDGs(żo) PH90 300/500 V
