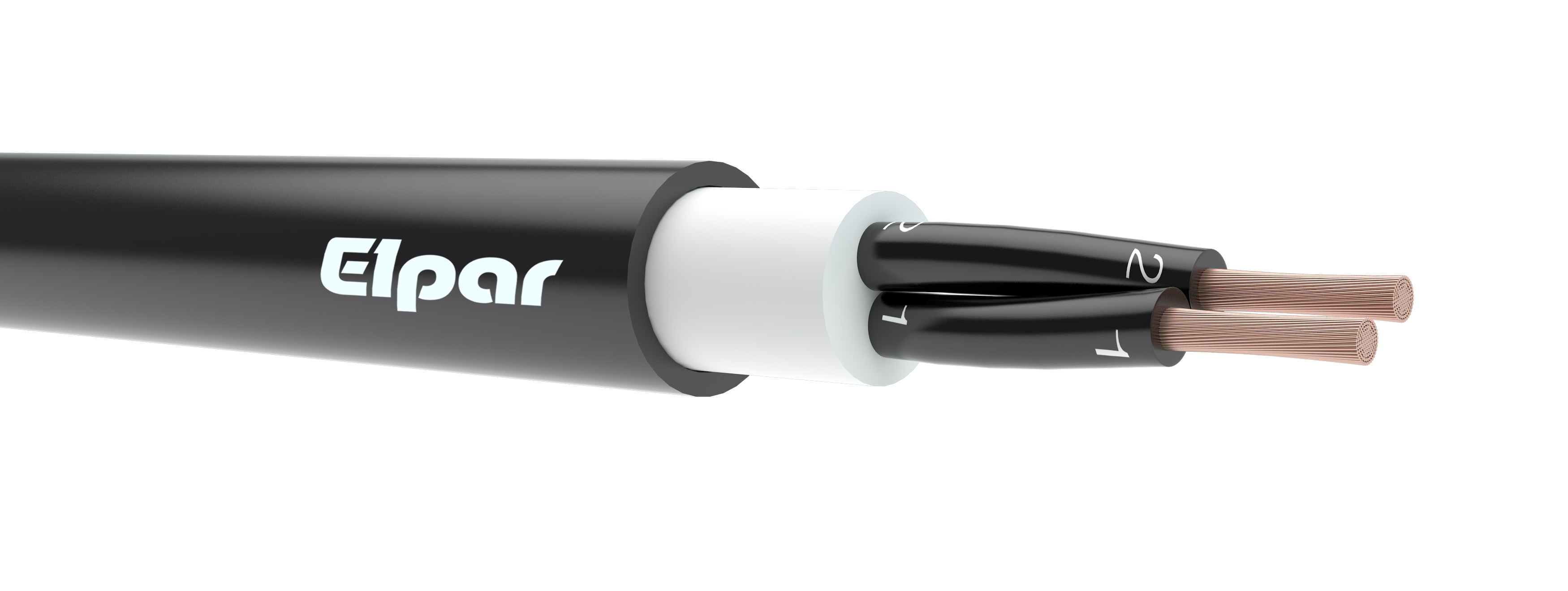

PARCONTROL 1000 (YLgY 0,6/1kV)
.jpg)
Контрольный гибкий кабель (Lg) c медными многопроволочными жилами, с изоляцией из поливинилхлорида (Y) и в оболочке из поливинилхлорида (Y).
|
СТРОЕНИЕ: |
|
|
Жилы |
медные многопроволочные кл. 5, PN-EN 60228 |
|
Изоляция |
специальный поливинилхлорид ПВХ |
|
Цвета изоляции |
жили с цифровой надписью, желто-зеленая жила в наружном слое, остальные черные с цифровой надписью |
|
Сердечник |
жилы скручены параллельно |
|
Наружная оболочка |
специальный поливинилхлорид ПВХ, для мнргопроволочных кабелей сечением жил больше 2,5 мм2 |
|
Оболочка |
специальный поливинилхлорид ПВХ, УФ-стойкий, черный цвет |
|
Температура работы |
от -30°C до +70°C |
|
Номинальное напряжение |
0,6/1 kV |
|
Радиус изгиба |
мин. радиус изгиба для подвижных соединений 10 x диаметр кабеля мин. радиус изгиба во время перманентной установки 5 x диаметр кабеля |
|
Применение |
гибкие контрольные провода, предназначены для работы в контрольных системах, системах безопасности и для поставики электроэнергии, в промышленном оборудовании, например поточные линии, кондиционерное оборудование и другие, могут быть использованы для перманентной установки и для подвижных соединений в сухих и влажных помещениях, а также непосредственно в земле |
|
Упаковка |
бухты, барабаны |
|
PARCONTROL 1000 (YLgY 0,6/1 kV) |
||
|
Количество и номинальное сечение жил (Х x мм²) |
Приблизительное наружное сечение провода (мм) |
Ориентировочная масса провода [кг/мм] |
|
2 x 0,5 |
7,9 |
79 |
|
2 x 0,75 |
8,4 |
91 |
|
2 x 1,0 |
8,7 |
100 |
|
2 x 1,5 |
9,5 |
123 |
|
2 x 2,5 |
10,7 |
159 |
|
2 x 4 |
12,6 |
254 |
|
3 G 0,5 |
8,3 |
89 |
|
3 G 0,75 |
8,8 |
104 |
|
3 G 1,0 |
9,2 |
116 |
|
3 G 1,5 |
10,0 |
144 |
|
3 G 2,5 |
11,2 |
190 |
|
3 x 2,5 |
11,2 |
190 |
|
3 G 4 |
13,3 |
301 |
|
3 G 6 |
14,7 |
390 |
|
3 G 10 |
17,9 |
605 |
|
3 G 16 |
20,0 |
827 |
|
3 G 25 |
25,0 |
1341 |
|
3 G 35 |
27,6 |
1651 |
|
3 G 50 |
32,0 |
2261 |
|
3 G 70 |
36,6 |
3114 |
|
3 G 95 |
41,4 |
4034 |
|
3 G 120 |
44,2 |
4866 |
|
4 G 0,5 |
9,0 |
104 |
|
4 G 0,75 |
9,6 |
123 |
|
4 G 1,0 |
10,0 |
137 |
|
4 G 1,5 |
10,9 |
172 |
|
4 G 2,5 |
12,3 |
230 |
|
4 G 4 |
14,6 |
365 |
|
4 G 6 |
16,2 |
476 |
|
4 G 10 |
19,8 |
750 |
|
4 G 16 |
22,2 |
1025 |
|
4 G 25 |
27,9 |
1684 |
|
4 G 35 |
30,8 |
2088 |
|
4 G 50 |
35,8 |
2856 |
|
4 G 70 |
41,0 |
3947 |
|
4 G 95 |
46,5 |
5123 |
|
4 G 120 |
49,6 |
6201 |
|
5 G 0,5 |
9,6 |
121 |
|
5 G 0,75 |
10,2 |
143 |
|
5 G 1,0 |
10,6 |
161 |
|
5 G 1,5 |
11,7 |
203 |
|
5 G 2,5 |
13,2 |
274 |
|
5 G 4 |
15,7 |
433 |
|
5 G 6 |
17,6 |
575 |
|
5 G 10 |
21,4 |
893 |
|
5 G 16 |
24,0 |
1239 |
|
5 G 25 |
30,2 |
2023 |
|
5 G 35 |
33,4 |
2503 |
|
5 G 50 |
39,0 |
3448 |
|
5 G 70 |
44,6 |
4775 |
|
5 G 95 |
50,7 |
6207 |
|
7 G 0,5 |
10,3 |
142 |
|
7 G 0,75 |
11,0 |
170 |
|
7 G 1,0 |
11,5 |
193 |
|
7 G 1,5 |
12,7 |
247 |
|
7 G 2,5 |
14,3 |
337 |
|
7 G 4 |
17,1 |
534 |
|
7 G 6 |
19,0 |
710 |
|
7 G 10 |
23,3 |
1121 |
|
7 G 16 |
26,2 |
1577 |
|
8 G 0,5 |
10,9 |
162 |
|
8 G 0,75 |
11,8 |
195 |
|
8 G 1,0 |
12,3 |
216 |
|
8 G 1,5 |
13,6 |
277 |
|
10 G 0,5 |
12,6 |
208 |
|
10 G 0,75 |
13,6 |
250 |
|
10 G 1,0 |
14,2 |
285 |
|
10 G 1,5 |
15,8 |
367 |
|
12 G 0,5 |
12,9 |
215 |
|
12 G 0,75 |
13,1 |
261 |
|
12 G 1,0 |
14,6 |
299 |
|
12 G 1,5 |
16,2 |
387 |
|
16 G 0,5 |
14,3 |
268 |
|
16 G 0,75 |
15,5 |
327 |
|
16 G 1,0 |
16,2 |
376 |
|
16 G 1,5 |
18,1 |
491 |
|
16 G 2,5 |
20,7 |
684 |
|
18 G 0,5 |
14,9 |
291 |
|
18 G 0,75 |
16,1 |
357 |
|
18 G 1,0 |
16,9 |
412 |
|
18 G 1,5 |
18,9 |
538 |
|
18 G 2,5 |
21,7 |
753 |
|
20 G 0,5 |
15,6 |
319 |
|
20 G 0,75 |
16,9 |
393 |
|
20 G 1,0 |
17,7 |
448 |
|
20 G 1,5 |
19,8 |
587 |
|
21 G 0,5 |
15,6 |
322 |
|
21 G 0,75 |
16,9 |
397 |
|
21 G 1,0 |
17,7 |
459 |
|
21 G 1,5 |
19,8 |
602 |
|
25 G 0,5 |
17,5 |
397 |
|
25 G 0,75 |
19,1 |
490 |
|
25 G 1,0 |
20,0 |
567 |
|
25 G 1,5 |
22,5 |
746 |
|
25 G 2,5 |
25,9 |
1048 |
|
30 G 0,5 |
18,1 |
431 |
|
30 G 0,75 |
19,7 |
535 |
|
30 G 1,0 |
20,7 |
621 |
|
30 G 1,5 |
23,3 |
821 |
|
32 G 0,5 |
18,8 |
471 |
|
32 G 0,75 |
20,5 |
585 |
|
32 G 1,0 |
21,5 |
680 |
|
32 G 1,5 |
24,2 |
899 |
|
34 G 0,5 |
19,5 |
499 |
|
34 G 0,75 |
21,3 |
619 |
|
34 G 1,0 |
22,3 |
720 |
|
34 G 1,5 |
25,1 |
953 |
