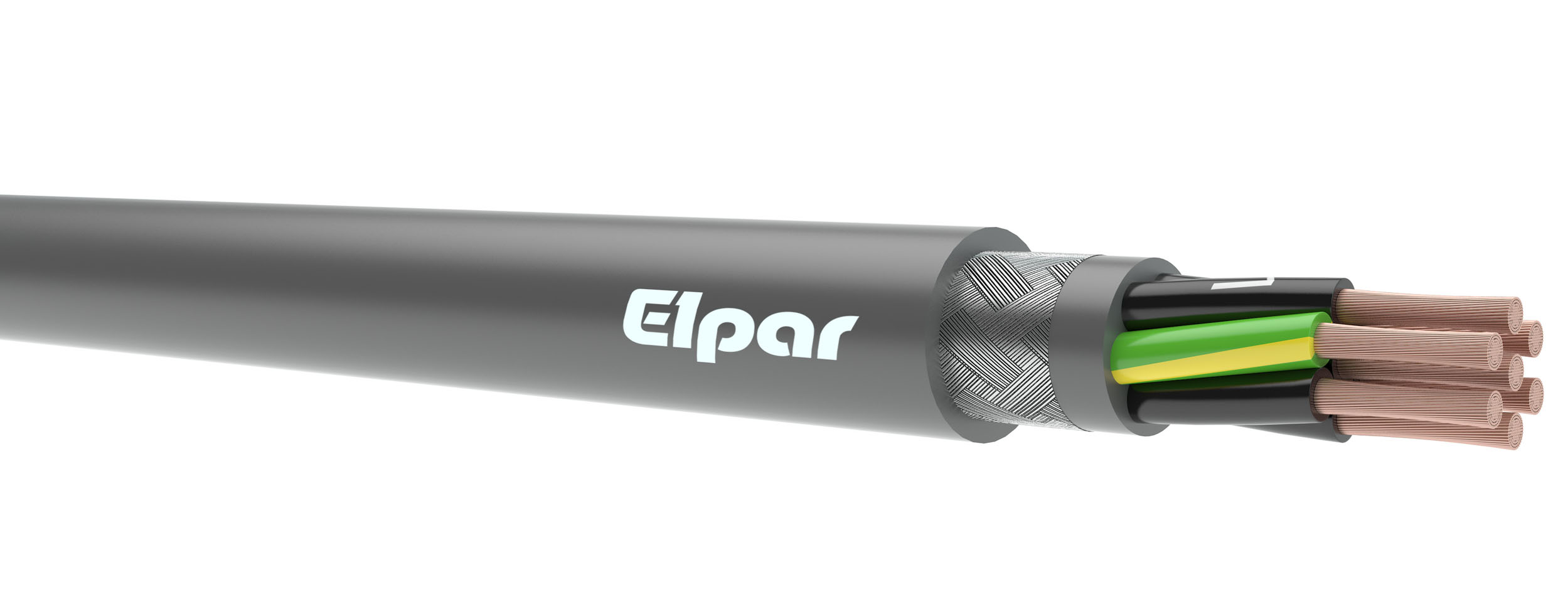

H05VVC4V5-F

H05VVC4V5-F

Przewód sterowniczy giętki o żyłach miedzianych wielodrutowych (K) w izolacji polwinitowej (V), w powłoce wewnętrznej polwinitowej (V) i powłoce zewnętrznej olejoodpornej (V5), w ekranie z drutów miedzianych ocynowanych (C4) wykonany wg normy zharmonizowanej (H) na napięcie 300/500V (05).

BUDOWA:

Żyły

miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

Izolacja

specjalna polwinitowa PVC

Kolory izolacji

X - żyły czarne z cyfrowym nadrukiem,

G - żyła zielono-żółta umieszczona w warstwie zewnętrznej, pozostałe żyły czarne z cyfrowym nadrukiem

Ośrodek

żyły skręcone równolegle

Powłoka wewnętrzna

specjalna polwinitowa PVC, olejoodporna, kolor szary

Ekran

oplot w postaci drutów miedzianych ocynowanych na powłoce wewnętrznej

Powłoka zewnętrzna

specjalna polwinitowa PVC, olejoodporna, kolor szary

Temperatura pracy

od -30°C do +70°C

Napięcie znamionowe

300/500 V

Promień gięcia

min. promień gięcia dla połączeń ruchomych 10 x średnica przewodu

min. promień gięcia podczas układania na stałe 5 x średnica przewodu

Zastosowanie

przewody stosowane w urządzeniach przemysłowych, w połączeniach kontrolnych, bezpieczeństwa i sterowniczych, do przesyłu energii elektrycznej pracujących w klimacie umiarkowanym, specjalna powłoka olejoodporna chroni przewód przed substancjami ropopochodnymi, przewody przeznaczone są do stosowania wewnątrz budynku, wspólny ekran chroni tory przewodu przed zakłóceniami elektromagnetycznymi oraz zapobiega emisji zakłóceń na zewnątrz przewodu

Pakowanie

krążki, bębny



H05VVC4V5-K

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna przewodu

(mm)

Orientacyjna masa przewodu

(kg/km)

2 x 0,5

8,0

91

2 x 0,75

8,5

101

2 x 1

8,9

114

2 x 1,5

9,3

148

2 x 2,5

11,2

186

3 G 0,5

8,7

106

3 G 0,75

9,0

112

3 G 1

9,5

139

3 G 1,5

10,1

180

3 G 2,5

11,9

241

4 G 0,5

9,3

123

4 G 0,75

9,8

148

4 G 1

10,4

171

4 G 1,5

10,9

211

4 G 2,5

12,7

284

5 G 0,5

10,1

151

5 G 0,75

10,8

172

5 G 1

11,1

201

5 G 1,5

11,5

233

5 G 2,5

13,8

346

6 G 0,5

10,6

173

6 G 0,75

11,4

191

6 G 1

11,9

232

6 G 1,5

12,7

275

7 G 0,5

11,1

191

7 G 0,75

12,0

233

7 G 1

12,8

261

7 G 1,5

13,4

320

7 G 2,5

15,7

441

8 G 0,5

12,5

216

8 G 0,75

12,7

263

8 G 1

13,4

299

8 G 1,5

15,5

343

8 G 2,5

18,9

491

9 G 0,5

12,8

228

9 G 0,75

13,6

281

9 G 1

14,3

331

9 G 1,5

15,9

386

12 G 0,5

13,4

275

12 G 0,75

14,2

322

12 G 1

15,5

416

12 G 1,5

16,7

502

12 G 2,5

20,6

756

18 G 0,5

15,6

380

18 G 0,75

17,1

481

18 G 1

17,7

558

18 G 1,5

19,9

716

18 G 2,5

24,6

1051

25 G 0,5

18,5

561

25 G 0,75

19,8

648

25 G 1

21,1

762

25 G 1,5

24,1

947

25 G 2,5

28,9

1371

27 G 0,5

18,9

581

27 G 0,75

20,5

706

27 G 1

21,9

816

27 G 1,5

24,8

1009

27 G 2,5

29,8

1501

34 G 0,5

20,7

596

34 G 0,75

22,5

816

34 G 1

24,1

991

34 G 1,5

26,5

1198

34 G 2,5

32,9

1886

36 G 0,5

21,1

616

36 G 0,75

22,9

881

36 G 1

24,6

1013

36 G 1,5

27,4

1261

36 G 2,5

33,6

1992



Warianty / Variants (131)

IDWariantSymbolPDF
9680H05VVC4V5-F 3 G 0,5H05VVC4V5-F
9681H05VVC4V5-F 3 G 0,75H05VVC4V5-F
9682H05VVC4V5-F 3 G 1 H05VVC4V5-F
9683H05VVC4V5-F 3 G 1,5H05VVC4V5-F
9684H05VVC4V5-F 3 G 2,5H05VVC4V5-F
9685H05VVC4V5-F 4 G 0,5H05VVC4V5-F
9686H05VVC4V5-F 4 G 0,75H05VVC4V5-F
9687H05VVC4V5-F 4 G 1 H05VVC4V5-F
9688H05VVC4V5-F 4 G 1,5H05VVC4V5-F
9689H05VVC4V5-F 4 G 2,5H05VVC4V5-F
9690H05VVC4V5-F 5 G 0,5H05VVC4V5-F
9691H05VVC4V5-F 5 G 0,75H05VVC4V5-F
9692H05VVC4V5-F 5 G 1H05VVC4V5-F
9693H05VVC4V5-F 5 G 1,5H05VVC4V5-F
9694H05VVC4V5-F 5 G 2,5H05VVC4V5-F
9695H05VVC4V5-F 6 G 0,5H05VVC4V5-F
9696H05VVC4V5-F 6 G 0,75H05VVC4V5-F
9697H05VVC4V5-F 6 G 1H05VVC4V5-F
9698H05VVC4V5-F 6 G 1,5H05VVC4V5-F
9699H05VVC4V5-F 7 G 0,5H05VVC4V5-F
9700H05VVC4V5-F 7 G 0,75H05VVC4V5-F
9701H05VVC4V5-F 7 G 1H05VVC4V5-F
9702H05VVC4V5-F 7 G 1,5 H05VVC4V5-F
9703H05VVC4V5-F 7 G 2,5H05VVC4V5-F
9704H05VVC4V5-F 8 G 0,5H05VVC4V5-F
9705H05VVC4V5-F 8 G 0,75H05VVC4V5-F
9706H05VVC4V5-F 8 G 1 H05VVC4V5-F
9707H05VVC4V5-F 8 G 1,5H05VVC4V5-F
9708H05VVC4V5-F 8 G 2,5H05VVC4V5-F
9709H05VVC4V5-F 9 G 0,5 H05VVC4V5-F
9710H05VVC4V5-F 9 G 0,75 H05VVC4V5-F
9711H05VVC4V5-F 9 G 1 H05VVC4V5-F
9712H05VVC4V5-F 9 G 1,5 H05VVC4V5-F
9713H05VVC4V5-F 12 G 0,5H05VVC4V5-F
9714H05VVC4V5-F 12 G 0,75 H05VVC4V5-F
9715H05VVC4V5-F 12 G 1 H05VVC4V5-F
9716H05VVC4V5-F 12 G 1,5 H05VVC4V5-F
9717H05VVC4V5-F 12 G 2,5H05VVC4V5-F
9718H05VVC4V5-F 18 G 0,5 H05VVC4V5-F
9719H05VVC4V5-F 18 G 0,75H05VVC4V5-F
9720H05VVC4V5-F 18 G 1H05VVC4V5-F
9721H05VVC4V5-F 18 G 1,5 H05VVC4V5-F
9722H05VVC4V5-F 18 G 2,5H05VVC4V5-F
9723H05VVC4V5-F 25 G 0,5 H05VVC4V5-F
9724H05VVC4V5-F 25 G 0,75H05VVC4V5-F
9725H05VVC4V5-F 25 G 1H05VVC4V5-F
9726H05VVC4V5-F 25 G 1,5H05VVC4V5-F
9727H05VVC4V5-F 25 G 2,5H05VVC4V5-F
9728H05VVC4V5-F 27 G 0,5H05VVC4V5-F
9729H05VVC4V5-F 27 G 0,75H05VVC4V5-F
