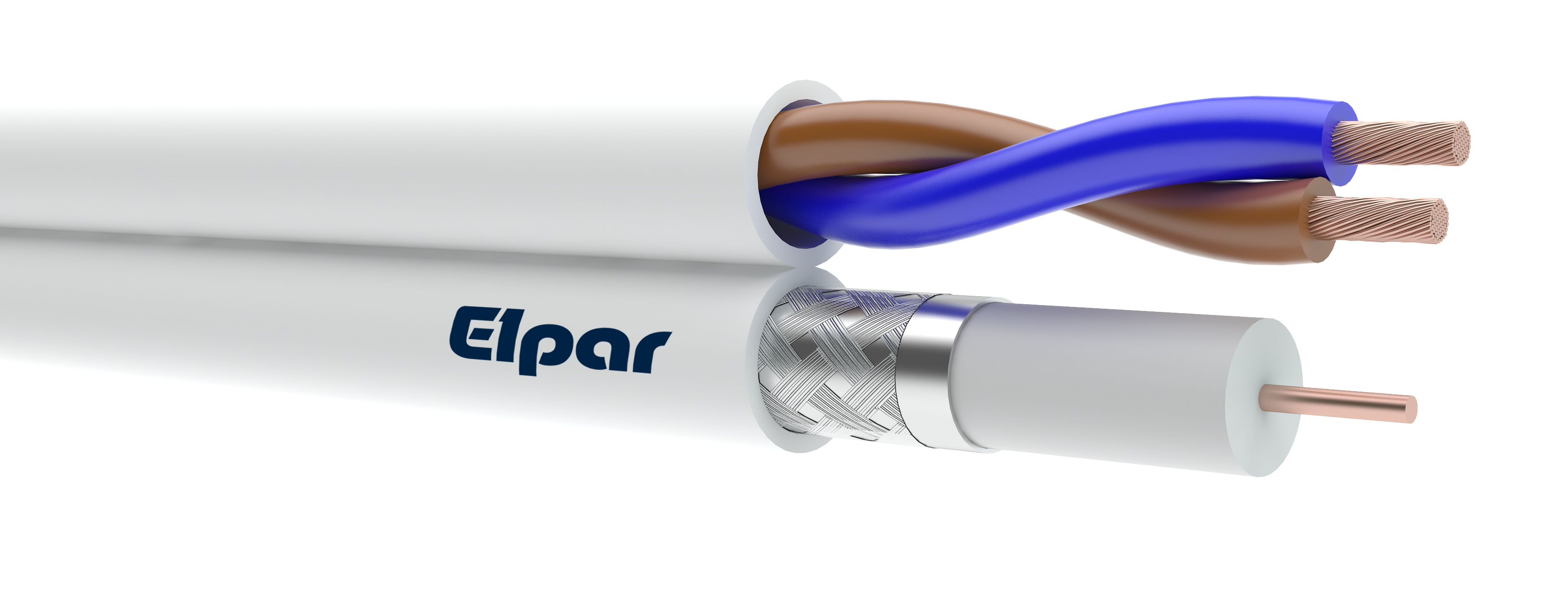

YASp, YASo, YASpn
Przewód antenowy współosiowy (A), satelitarny (S), płaski (p), owalny (o), samonośny (n) w powłoce polwinitowej (Y).
|
BUDOWA: |
|
|
Żyła koncentryczna |
miedziana jednodrutowa |
|
Żyły sterownicze |
miedziane wielodrutowe kl. 5 |
|
Izolacja żyły koncentrycznej |
polietylenowa piankowa PE |
|
Izolacja żyły sterowniczej |
polwinitowa |
|
Średnica izolowanej żyły koncentrycznej |
3,7 mm |
|
Żyła zewnętrzna na żyle koncentrycznej |
taśma AL/PET oraz oplot z drutów miedzianych ocynowanych |
|
Gęstość oplotu |
40 % |
|
Powłoka |
polwinitowa PVC, kolor biały |
|
Temperatura pracy |
od -30°C do +70°C |
|
Impedancja falowa |
75 Ω ± 3 Ω |
|
Pojemność skuteczna |
57 pF/m przy f=1 kHz |
|
Tłumienność falowa przy częstotliwości MHz/[dB/100m] 50 100 200 300 500 800 1200 |
6,0 9,0 12,5 15,3 22,0 30,0 36,0 |
|
Zastosowanie |
przewody przeznaczone są do wykonywania antenowych odbiorczych instalacji satelitarnych i instalacji telewizji przemysłowej oraz innych podobnych zadań wymagających dodatkowego zasilania, kable przeznaczone są do podwieszania na podporach drewnianych lub prefabrykowanych |
|
Pakowanie |
krążki, bębny |
|
YASp |
||
|
Średnica żyły/średnica izolacji + liczba żył/ przekrój żył sterowniczych (0,8 / 3,7 + 2 x mm²) |
Przybliżony wymiar zewnętrzny przewodu (mm) |
Przybliżona masa przewodu (kg/km) |
|
0,8 / 3,7 + 2 x 0,35 |
6,0 / 11,1 |
69,0 |
|
0,8 / 3,7 + 2 x 0,5 |
6,0 / 11,4 |
73,0 |
|
0,8 / 3,7 + 2 x 0,75 |
6,0 / 11,9 |
79,0 |
|
YASo |
||
|
Średnica żyły/średnica izolacji + liczba żył/ przekrój żył sterowniczych (0,8 / 3,7 + 2 x mm²) |
Przybliżony wymiar zewnętrzny przewodu (mm) |
Przybliżona masa przewodu (kg/km) |
|
0,8 / 3,7 + 2 x 0,35 |
6,4 / 8,2 |
51,0 |
|
0,8 / 3,7 + 2 x 0,5 |
6,4 / 8,4 |
57,3 |
|
0,8 / 3,7 + 2 x 0,75 |
6,4 / 8,7 |
64,0 |
|
YASpn |
||
|
Średnica żyły/średnica izolacji + liczba żył/ przekrój żył sterowniczych (0,8 / 3,7 + 2 x mm²) |
Przybliżony wymiar zewnętrzny przewodu (mm) |
Przybliżona masa przewodu (kg/km) |
|
0,8 / 3,7 + 2 x 0,35 |
6,0 / 15,0 |
82,3 |
|
0,8 / 3,7 + 2 x 0,5 |
6,0 / 15,3 |
86,4 |
|
0,8 / 3,7 + 2 x 0,75 |
6,0 / 15,7 |
91,6 |
Warianty / Variants (9)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27527 | YASp 75 0,8/3,7+2x0,35 | YASp | |
| 27528 | YASp 75 0,8/3,7+2x0,5 | YASp | |
| 27529 | YASp 75 0,8/3,7+2x0,75 | YASp | |
| 27530 | YASo 75 0,8/3,7+2x0,35 | YASo | |
| 27531 | YASo 75 0,8/3,7+2x0,5 | YASo | |
| 27532 | YASo 75 0,8/3,7+2x0,75 | YASo | |
| 27533 | YASpn 75 0,8/3,7+2x0,35 | YASpn | |
| 27534 | YASpn 75 0,8/3,7+2x0,5 | YASpn | |
| 27535 | YASpn 75 0,8/3,7+2x0,75 | YASpn |
Wydruk obejmuje opis rodziny i widoczną stronę wariantów. Pełny zestaw można przeglądać kolejnymi stronami.
