L2 BUS Flex

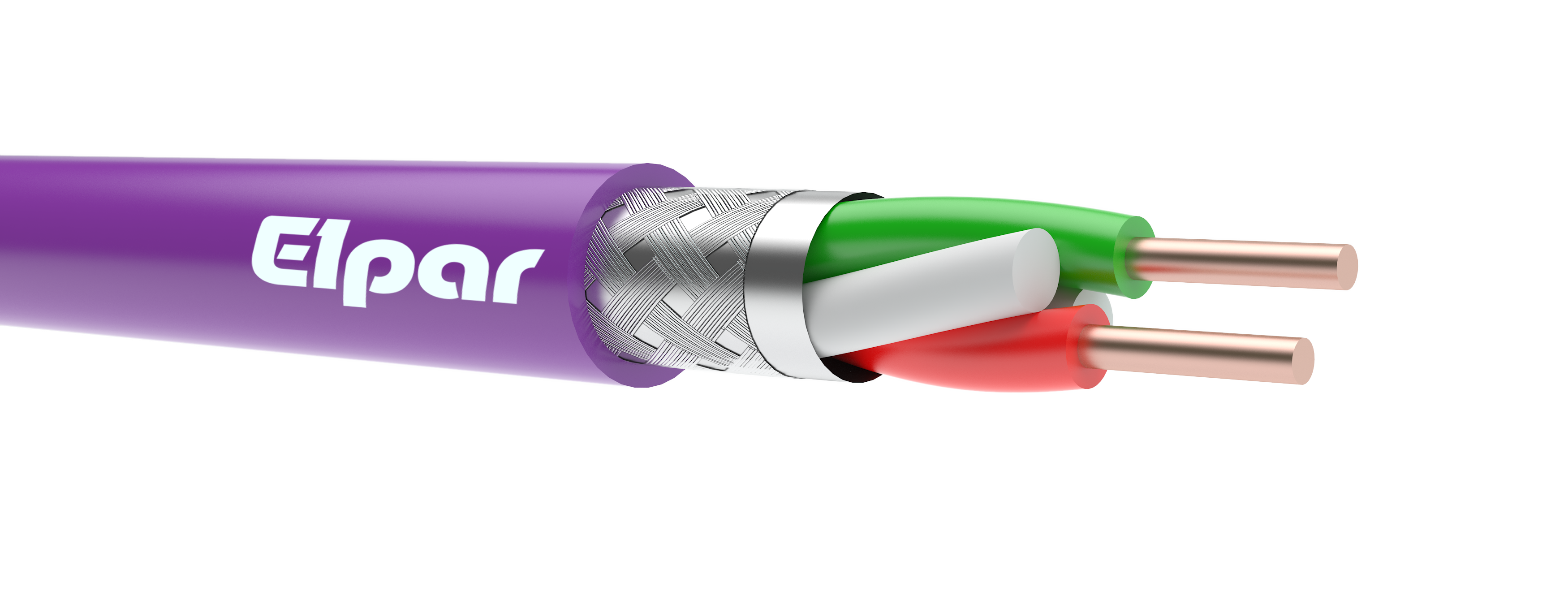

Przewód symetryczny z żyłami miedzianymi wielodrutowymi, w izolacji z polietylenu piankowego z cienką warstwą polietylenu litego (02YS) i w powłoce polwinitowej (Y) we wspólnym ekranie na ośrodku w postaci taśmy poliestrowej pokrytej warstwą aluminium (St) i w drugim ekranie w postaci oplotu z drutów miedzianych (C).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe |
|
Izolacja |
polietylen piankowy z cienką warstwą polietylenu litego |
|
Kolory izolacji |
czerwony, zielony |
|
Ośrodek |
żyły skręcone w pary, pary skręcona w ośrodek |
|
Ekran |
w postaci obwoju z taśmy poliestrowej pokrytej warstwą aluminium nałożoną na ośrodek, oplot z drutów miedzianych ocynowanych |
|
Powłoka |
specjalna polwinitowa PVC, olejoodporna, samogasnąca nierozprzestrzeniająca płomienia, kolor fioletowy |
|
Temperatura pracy |
od -30⁰C do +70⁰C |
|
Promień gięcia |
10 x średnica przewodu |
|
Zastosowanie |
przewody L2-BUS przeznaczone są do łączenia komponentów L2-BUS (pracujących w standardzie RS485), do przesyłania sygnałów analogowych i cyfrowych, stosowane są wewnątrz budynków (typ wew.) do układania w ziemi oraz na konstrukcjach |
|
Parametry techniczne |
impedancja falowa 150 Ohm ±10 % rezystancja pętli żył (max): 115 Ω/km rezystancja ekranu (max): 9,7 Ω/km pojemność: 30nF/km tłumienność falowa przy częstotliwości 1 MHz = 1,2 dB/100m 4 MHz = 2,2 dB/100m 10 MHz = 3,2 dB/100m 16MHz= 4,2dB/100m |
|
Pakowanie |
krążki, bębny |
|
E-BUS flex (Li02YS(St)CY) |
||
|
Ilość par x średnica żyły (n x 2 x mm) |
Przybliżona średnica zewnętrzna przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
|
1 x 2 x 0,64 |
7,9 |
75 |
Warianty / Variants (2)
| ID | Wariant | Symbol | |
|---|---|---|---|
| 27668 | L2 BUS Flex 1x2x0,64 | L2 BUS Flex | |
| 27669 | L2 BUS Flex 1x2x0,64 | L2 BUS Flex |
