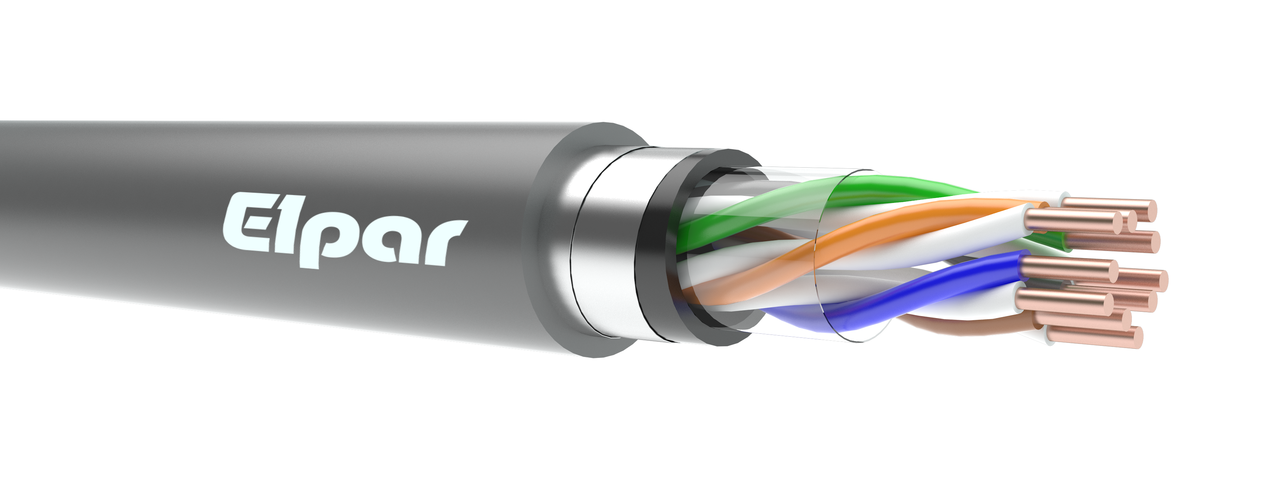

    YTKGXFtZnyn, YTKGXFtlyn, YTKGXFoyn

    YTKGXFtZnyn, YTKGXFtlyn, YTKGXFoyn

    Karta produktu do pobrania

    Pobierz

    Telekomunikacyjny kabel (TK), górniczy (G), z żyłami miedzianymi, w izolacji z polietylenu PE (X), w wewnętrznej powłoce polwinitowej (Y), w pancerzu z taśm stalowych ocynkowane (FtZn), w pancerzu z taśm stalowych lakierowanych (Ftl), w pancerzu z drutów stalowych okrągłych (Fo), w osłonie zewnętrznej polwinitowej o zwiększonej odporności na rozprzestrzenianie płomienia (yn).

    BUDOWA:

    Żyły

    miedziane jednodrutowe kl. 1

    Izolacja

    polietylenowa PE

    Kolory izolacji

    wg tabeli nr 1 i 2

    Obwój

    taśma poliestrowa na ośrodku

    Powłoka wewnętrzna

    polwinitowa PVC

    Pancerz

    taśmy stalowe ocynkowane (YTKGXFtZnyn) lub taśmy stalowe lakierowane (YTKGXFtlyn), druty stalowe okrągłe (YTKGXFoyn)

    Osłona zewnętrzna

    specjalna polwinitowa o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor szary

    Temperatura pracy

    od -5°C do +70°C

    Minimalny promień gięcia

    10 x średnica zewnętrzna kabla

    Zastosowanie

    kable do stosowania w sieciach telekomunikacyjnych w odkrywkowych, otworowych i podziemnych zakładach górniczych, poza strefami zagrożonymi wybuchem oraz w strefach zagrożonych wybuchem metanu o stopniu „a”, „b” lub „c”, a także w wyrobiskach górniczych zaliczanych do klasy „A” lub „B” zagrożenia wybuchem pyłu węglowego

    Dane techniczne

    rezystancja pętli żył pary w 20°C: max 73,6 Ω/km

    rezystancja izolacji: min 1500 MΩxkm

    pojemność skuteczna każdej pary: max 55 nF/km

    asymetria pojemności między sąsiednimi parami: dla odcinka kabla = 500m max 500 pF

    napięcie probiercze: 700 V AC lub 1000 V DC

    Pakowanie

    bębny



    YTKGXFtZnyn, YTKGXFtlyn

    Liczba i średnica znamionowa żył

    (n x 2  x mm)

    Przybliżony wymiar zewnętrzny kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    5 x 2 x 0,8

    14,2

    331

    10 x 2 x 0,8

    17,2

    477

    16 x 2 x 0,8

    19,9

    627

    24 x 2 x 0,8

    22,3

    794

    33 x 2 x 0,8

    25,3

    992

    56 x 2 x 0,8

    30,8

    1616

    60 x 2 x 0,8

    31,2

    1686

    100 x 2 x 0,8

    39,0

    2458

    120 x 2 x 0,8

    42,3

    2864

    200 x 2 x 0,8

    51,6

    4235



    YTKGXFoyn

    Liczba i średnica znamionowa żył

    (n x 2 x mm²)

    Przybliżony wymiar zewnętrzny kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    5 x 2 x 0,8

    15,6

    538

    10 x 2 x 0,8

    19,0

    793

    16 x 2 x 0,8

    22,1

    1070

    24 x 2 x 0,8

    24,5

    1287

    33 x 2 x 0,8

    27,5

    1550

    56 x 2 x 0,8

    32,0

    2084

    60 x 2 x 0,8

    32,4

    2151

    100 x 2 x 0,8

    41,5

    3237

    120 x 2 x 0,8

    44,8

    3707

    200 x 2 x 0,8

    54,1

    5281


    Tabela nr 1

    Rodzaj

    pęczka

    Nr

    pary

    Barwy izolacji żył w parach

    A

    b

    5-cio parowy nieparzysty

    1

    biała

    niebieska

    2

    biała

    pomarańczowa

    3

    biała

    zielona

    4

    biała

    szara

    5

    biała

    brązowa

    5-cio parowy parzysty

    6

    czerwona

    niebieska

    7

    czerwona

    pomarańczowa

    8

    czerwona

    zielona

    9

    czerwona

    szara

    10

    czerwona

    brązowa

    10-cio parowy

    1

    biała

    niebieska

    2

    biała

    pomarańczowa

    3

    biała

    zielona

    4

    biała

    szara

    5

    biała

    brązowa
    6

    czerwona

    niebieska

    7

    czerwona

    pomarańczowa

    8

    czerwona

    zielona

    9

    czerwona

    szara

    10

    czerwona

    brązowa



    Tabela nr 2

    Liczba par w kablu

    Barwy taśm w pęczkach

    5

    dowolna lub bez

    10

    dowolna lub bez

    16

    czerwona, niebieska, żółta

    24

    czerwona, niebieska, żółta, brązowa, biała

    25

    czerwona, niebieska, żółta, brązowa, biała

    33

    czerwona, niebieska, żółta, brązowa, biała, zielona

    56

    czerwona, niebieska, żółta, brązowa, biała, zielona

    60

    czerwona, niebieska, żółta, brązowa, biała, zielona

    100

    czerwona, niebieska,  żółta, brązowa, biała, zielona, czarna, pomarańczowa, fioletowa, szara

    120

    czerwona, niebieska, żółta, brązowa, biała, zielona, czarna, pomarańczowa, fioletowa, szara, czerwono-niebieska, biało-niebieska, czarno-niebieska

    200

    czerwona, niebieska, żółta, brązowa, biała, zielona, czarna, pomarańczowa,
