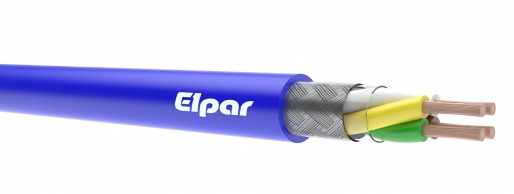

Kabel sterowniczy z żyłami miedzianymi wielodrutowymi (Li), w izolacji polwinitowej (Y) i w powłoce polwinitowej (Y), we wspólnym ekranie na ośrodku w postaci oplotu z drutów miedzianych ocynowanych (C).
|
BUDOWA: |
|
|
Żyły |
miedziane wielodrutowe kl. 5, wg normy PN-EN 60228 |
|
Izolacja |
specjalna polwinitowa PVC |
|
Kolory izolacji |
1 do 10 kolorami zgodnie z DIN 47100 od 11 do 61 żył – żyły dwubarwne, drugi kolor w postaci wzdłużnego paska lub w przypadku kabli PARTRONIC IB LiYCY-Nr żyły w kolorze czarnym z nadrukiem cyfrowym |
|
Ośrodek |
żyły skręcone równolegle owinięte taśmą poliestrową |
|
Ekran |
oplot z drutów miedzianych ocynowanych |
|
Powłoka |
specjalna polwinitowa PVC, olejoodporna, samogasnąca, nierozprzestrzeniająca płomienia, odporna na działanie promieniowania UV, kolor niebieski |
|
Temperatura pracy |
dla instalacji stałych od -30°C do +80°C dla instalacji ruchomych od -5°C do +70°C |
|
Napięcie znamionowe |
300/300 V |
|
Promień gięcia |
min. promień gięcia dla połączeń ruchomych 10 x średnica kabla min. promień gięcia podczas układania na stałe 5 x średnica kabla |
|
Zastosowanie |
kable przeznaczone są do pracy w obwodach sterowania, sygnalizacji, kontroli, w technice pomiarowej oraz do transmisji danych sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki a także w systemach komputerowych oraz w obwodach sterowania zagrożonych wybuchem i w obwodach iskrobezpiecznych, kable służą do układania na stałe i do połączeń ruchomych wewnątrz budynków, wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisje sygnałów |
|
Parametry techniczne |
przybliżona pojemność (przy 800Hz): żyła/żyła ≥0,25mm2 150 pF/m żyła/ekran ≥0,25mm2 270 pF/m przybliżona indukcyjność: 0,65 mH/km |
|
Pakowanie |
krążki, bębny |
|
PARTRONIC IB LiYCY, LiYCY-Nr 300/300 V |
||
|
Liczba i przekrój znamionowy żył [n x mm²] |
Przybliżona średnica zewnętrzna kabla [mm] |
Orientacyjna masa kabla [kg/km] |
|
2 x 0,5 |
5,4 |
43 |
|
3 x 0,5 |
5,7 |
53 |
|
4 x 0,5 |
6,2 |
57 |
|
5 x 0,5 |
6,5 |
67 |
|
6 x 0,5 |
7,2 |
78 |
|
7 x 0,5 |
7,4 |
89 |
|
8 x 0,5 |
8,1 |
100 |
|
10 x 0,5 |
8,7 |
119 |
|
12 x 0,5 |
9,3 |
125 |
|
14 x 0,5 |
9,8 |
151 |
|
16 x 0,5 |
10,3 |
180 |
|
18 x 0,5 |
10,8 |
185 |
|
20 x 0,5 |
11,3 |
213 |
|
21 x 0,5 |
11,6 |
230 |
|
27 x 0,5 |
13,2 |
284 |
|
30 x 0,5 |
13,9 |
310 |
|
36 x 0,5 |
15,4 |
393 |
|
40 x 0,5 |
16,1 |
443 |
|
44 x 0,5 |
17,1 |
488 |
|
48 x 0,5 |
17,7 |
521 |
|
52 x 0,5 |
18,3 |
550 |
|
56 x 0,5 |
19,2 |
626 |
|
61 x 0,5 |
19,9 |
660 |
|
2 x 0,75 |
5,9 |
49 |
|
3 x 0,75 |
6,4 |
61 |
|
4 x 0,75 |
6,9 |
77 |
|
5 x 0,75 |
7,5 |
89 |
|
6 x 0,75 |
8,2 |
100 |
|
7 x 0,75 |
8,5 |
114 |
|
8 x 0,75 |
9,2 |
131 |
|
10 x 0,75 |
10,0 |
156 |
|
12 x 0,75 |
10,7 |
179 |
|
16 x 0,75 |
11,9 |
229 |
|
20 x 0,75 |
13,2 |
276 |
|
24x 0,75 |
15,0 |
363 |
|
27 x 0,75 |
15,8 |
399 |
|
30 x 0,75 |
16,4 |
442 |
|
36 x 0,75 |
17,0 |
514 |
|
40 x 0,75 |
19,4 |
623 |
|
2 x 1 |
6,2 |
57 |
|
3 x 1 |
6,5 |
72 |
|
4 x 1 |
7,2 |
85 |
|
5 x 1 |
7,8 |
104 |
|
6 x 1 |
8,5 |
121 |
|
7 x 1 |
8,8 |
134 |
|
8 x 1 |
9,7 |
154 |
|
10 x 1 |
10,4 |
184 |
|
12 x 1 |
11,2 |
215 |
|
16 x 1 |
12,4 |
277 |
|
20 x 1 |
13,7 |
32 |
|
25 x 1 |
15,6 |
436 |
|
27 x 1 |
16,0 |
468 |
|
30 x 1 |
16,7 |
509 |
|
36 x 1 |
18,4 |
612 |
|
2 x 1,5 |
7,2 |
79 |
|
3 x 1,5 |
7,6 |
98 |
|
4 x 1,5 |
8,5 |
124 |
|
5 x 1,5 |
9,1 |
133 |
|
6 x 1,5 |
10,1 |
156 |
|
7 x 1,5 |
10,3 |
177 |
|
8 x 1,5 |
11,3 |
197 |
|
10 x 1,5 |
12,1 |
242 |
|
12 x 1,5 |
13,1 |
270 |
|
16 x 1,5 |
14,9 |
357 |
|
20 x 1,5 |
16,7 |
429 |
|
21 x 1,5 |
17,5 |
463 |
|
24 x 1,5 |
19,6 |
559 |
|
25 x 1,5 |
19,9 |
589 |
|
37 x 1,5 |
22,0 |
864 |
