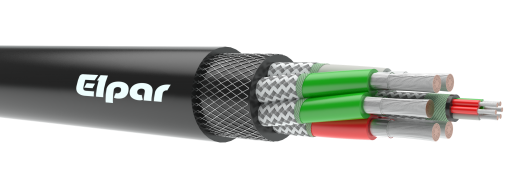

Przewód elektroenergetyczny z żyłami miedzianymi, w izolacji z gumy ciepłoodpornej (Gc) i oponie z gumy trudnopalnej dwuwarstwowej z oplotem wzmacniającym (O2n), z ekranami indywidualnymi z drutów miedzianych (ekż), górniczy (G), z dwoma układami żył roboczych (2).
BUDOWA: |
|
Żyły |
miedziane lub miedziane ocynowane wielodrutowe kl. 5, wg normy PN-EN 60228 |
Separator |
folia poliestrowa |
Izolacja |
specjalna guma ciepłoodporna |
Kolory izolacji |
wg tabeli |
Ekran |
z taśmy przewodzącej oraz oplotu z drutów miedzianych ocynowanych i przędzy z tworzywa sztucznego |
Oplot wzmacniający |
włókna poliamidowe |
Powłoka zewnętrzna |
specjalna guma olejoodporna o indeksie tlenowym co najmniej 29, samogasnąca nierozprzestrzeniająca płomienia, kolor czarny |
Temperatura pracy |
od -40°C do +90°C |
Napięcie znamionowe |
0,6/1 kV |
Promień gięcia |
połączenia elastyczne 10 x średnica zewnętrzna przewodu ułożenie na stałe 6 x średnica zewnętrzna przewodu |
Zastosowanie
|
przewody służą do zasilania urządzeń ruchomych i przenośnych pracujących w warunkach dołowych kopalń, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia "a", "b", "c", niebezpieczeństwa wybuchu metanu oraz klasy "A" i "B" zagrożenia wybuchem pyłu węglowego |
Pakowanie |
bębny |
O2nGcekż-G2 0,6/1 kV |
||
Liczba i przekrój znamionowy żył (n x mm²) |
Maksymalny wymiar zewnętrzny przewodu (mm) |
Orientacyjna masa przewodu (kg/km) |
3 x 35 + 3 x 25 + 25 + 3 x 4 |
57,8 |
4850 |
6 x 35 + 25 + 3 x 4 |
57,8 |
5150 |
3 x 50 + 3 x 25 + 25 + 3 x 4 |
57,8 |
5500 |
3 x 50 + 3 x 35 + 25 + 3 x 4 |
57,8 |
5700 |
6 x 50 + 25 + 3 x 4 |
65,0 |
5900 |
3 x 70 + 3 x 25 + 25 + 3 x 4 |
65,0 |
6750 |
3 x 70 + 3 x 35 + 25 + 3 x 4 |
65,0 |
7000 |
3 x 70 + 3 x 50 + 25 + 3 x 4 |
65,0 |
7300 |
6 x 70 + 25 + 3 x 4 |
65,0 |
7750 |
3 x 35 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
5000 |
6 x 35 + 25 + 6 x 2,5 |
65,0 |
5250 |
3 x 50 + 3 x 16 + 25 + 6 x 2,5 |
65,0 |
5400 |
3 x 50 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
5600 |
3 x 50 + 3 x 35 + 25 + 6 x 2,5 |
65,0 |
5800 |
6 x 50 + 25 + 6 x 2,5 |
65,0 |
6100 |
3 x 70 + 3 x 16 + 25 + 6 x 2,5 |
65,0 |
6800 |
3 x 70 + 3 x 25 + 25 + 6 x 2,5 |
65,0 |
7000 |
3 x 70 + 3 x 35 + 25 + 6 x 2,5 |
65,0 |
7200 |
3 x 70 + 3 x 50 + 25 + 6 x 2,5 |
65,0 |
7550 |
6 x 70 + 25 + 6 x 2,5 |
65,0 |
8050 |
6 x 95 + 25 + 7 x 4 |
75,0 |
10200 |
Tabela kolorów izolacji dla przewodów O2nGcekż-G2 0,6/1 kV | ||
---|---|---|
całkowita ilość żył |
kolor izolacji żył lub obwoju z taśmy nagumowanej |
|
roboczych |
pomocniczych |
|
10 |
zielona zielona czerwona czerwona naturalna naturalna |
zielona czerwona naturalna |
13 |
zielona zielona czerwona czerwona naturalna naturalna |
zielona zielona czerwona czerwona naturalna naturalna |
14 |
zielona zielona czerwona czerwona naturalna naturalna |
zielona zielona czerwona czerwona naturalna naturalna niebieska |
Obciążalność prądowa przewodów O2nGcekż-G2. |
---|
Obciążalność prądowa długotrwała przy prądzie stałym lub przemiennym górniczych przewodów oponowych o podwójnym układzie żył roboczych typu O2nGcekż-G2, na napięcie znamionowe 0,6/1 kV użytkowanych w wyrobiskach podziemnych zakładów górniczych w temperaturze obliczeniowej otoczenia nie przekraczającej 25⁰C. |
Przekrój żył roboczych 3 x 35 mm2 + 3 x 25 mm2 | |
---|---|
Wartość prądu w I układzie żył(35 mm2) [A] |
Wartość prądu w II układzie żył(25 mm2) [A] |
0 |
167 |
10 |
167 |
20 |
167 |
30 |
166 |
40 |
165 |
50 |
163 |
60 |
161 |
70 |
159 |
80 |
156 |
90 |
153 |
100 |
150 |
110 |
146 |
120 |
141 |
130 |
136 |
140 |
130 |
150 |
124 |
160 |
116 |
170 |
107 |
180 |
93 |
190 |
75 |
200 |
50 |
207 |
0 |
Przekrój żył roboczych 3 x 35 mm2 + 3 x 35 mm2 | |
---|---|
Wartość prądu w I układzie żył (35 mm2) [A] |
Wartość prądu w II układzie żył(35 mm2) [A] |
0 |
207 |
10 |
207 |
20 |
206 |
30 |
205 |
40 |
204 |
50 |
202 |
60 |
200 |
70 |
197 |
80 |
194 |
90 |
190 |
100 |
185 |
110 |
180 |
120 |
175 |
130 |
168 |
140 |
161 |
150 |
153 |
160 |
141 |
170 |
127 |
180 |
110 |
190 |
89 |
200 |
59 |
207 |
0 |
Przekrój żył roboczych 3 x 50 mm2 + 3 x 16 mm2 | |
---|---|
Wartość prądu w I układzie żył (50 mm2) [A] |
Wartość prądu w II układzie żył (16 mm2) [A] |
0 |
136 |
10 |
136 |
20 |
136 |
30 |
135 |
40 |
135 |
50 |
134 |
60 |
133 |
70 |
132 |
80 |
130 |
90 |
129 |
100 |
127 |
110 |
125 |
120 |
123 |
130 |
120 |
140 |
118 |
150 |
115 |
160 |
111 |
170 |
107 |
180 |
103 |
190 |
99 |
200 |
94 |
210 |
88 |
220 |
81 |
230 |
70 |
240 |
57 |
250 |
38 |
258 |
0 |
Przekrój żył roboczych 3 x 50 mm2 + 3 x 25 mm2 | |
---|---|
Wartość prądu w I układzie żył (50 mm2) [A] |
Wartość prądu w II układzie żył (25 mm2) [A] |
0 |
174 |
10 |
174 |
20 |
174 |
30 |
173 |
40 |
172 |
50 |
171 |
60 |
170 |
70 |
168 |
80 |
167 |
90 |
165 |
100 |
162 |
110 |
160 |
120 |
157 |
130 |
154 |
140 |
150 |
150 |
146 |
160 |
142 |
170 |
137 |
180 |
132 |
190 |
126 |
200 |
119 |
210 |
112 |
220 |
101 |
230 |
88 |
240 |
71 |
250 |
47 |
258 |
0 |
Przekrój żył roboczych 3 x 50 mm2 + 3 x 35 mm2 | |
---|---|
Wartość prądu w I układzie żył (50 mm2) [A] |
Wartość prądu w II układzie żył (35 mm2) [A] |
0 |
211 |
10 |
211 |
20 |
210 |
30 |
210 |
40 |
209 |
50 |
207 |
60 |
206 |
70 |
204 |
80 |
202 |
90 |
199 |
100 |
197 |
110 |
194 |
120 |
190 |
130 |
186 |
140 |
182 |
150 |
177 |
160 |
172 |
170 |
166 |
180 |
160 |
190 |
152 |
200 |
145 |
210 |
133 |
220 |
120 |
230 |
104 |
240 |
84 |
250 |
56 |
258 |
0 |
Przekrój żył roboczych 3 x 50 mm2 + 3 x 50 mm2 | |
---|---|
Wartość prądu w I układzie żył (50 mm2) [A] |
Wartość prądu w II układzie żył (50 mm2) [A] |
0 |
258 |
10 |
257 |
20 |
257 |
30 |
256 |
40 |
255 |
50 |
253 |
60 |
252 |
70 |
249 |
80 |
247 |
90 |
244 |
100 |
240 |
110 |
236 |
120 |
232 |
130 |
227 |
140 |
222 |
150 |
216 |
160 |
210 |
170 |
203 |
180 |
195 |
190 |
186 |
200 |
174 |
210 |
160 |
220 |
144 |
230 |
125 |
240 |
101 |
250 |
67 |
258 |
0 |
Przekrój żył roboczych 3 x 70 mm2 + 3 x 16 mm2 | |
---|---|
Wartość prądu w I układzie żył (70 mm2) [A] |
Wartość prądu w II układzie żył (16 mm2) [A] |
0 |
139 |
10 |
139 |
20 |
139 |
30 |
139 |
40 |
139 |
50 |
138 |
60 |
137 |
70 |
137 |
80 |
136 |
90 |
135 |
100 |
134 |
110 |
132 |
120 |
131 |
130 |
129 |
140 |
128 |
150 |
126 |
160 |
124 |
170 |
121 |
180 |
119 |
190 |
117 |
200 |
114 |
210 |
111 |
220 |
107 |
230 |
104 |
240 |
100 |
250 |
95 |
260 |
91 |
270 |
85 |
280 |
80 |
290 |
70 |
300 |
58 |
310 |
42 |
320 |
12 |
320 |
0 |
Przekrój żył roboczych 3 x 70 mm2 + 3 x 25 mm2 | |
---|---|
Wartość prądu w I układzie żył (70 mm2) [A] |
Wartość prądu w II układzie żył (25 mm2) [A] |
0 |
178 |
10 |
178 |
20 |
178 |
30 |
177 |
40 |
177 |
50 |
176 |
60 |
175 |
70 |
174 |
80 |
173 |
90 |
172 |
100 |
170 |
110 |
169 |
120 |
167 |
130 |
165 |
140 |
163 |
150 |
160 |
160 |
158 |
170 |
155 |
180 |
152 |
190 |
149 |
200 |
145 |
210 |
141 |
220 |
137 |
230 |
132 |
240 |
127 |
250 |
122 |
260 |
116 |
270 |
109 |
280 |
100 |
290 |
88 |
300 |
73 |
310 |
53 |
320 |
15 |
320 |
0 |
Przekrój żył roboczych 3 x 70 mm2 + 3 x 35 mm2 | |
---|---|
Wartość prądu w I układzie żył (70 mm2) [A] |
Wartość prądu w II układzie żył (35 mm2) [A] |
0 |
216 |
10 |
216 |
20 |
215 |
30 |
215 |
40 |
214 |
50 |
213 |
60 |
212 |
70 |
211 |
80 |
210 |
90 |
208 |
100 |
206 |
110 |
204 |
120 |
202 |
130 |
200 |
140 |
197 |
150 |
194 |
160 |
191 |
170 |
188 |
180 |
184 |
190 |
180 |
200 |
175 |
210 |
171 |
220 |
165 |
230 |
160 |
240 |
154 |
250 |
147 |
260 |
140 |
270 |
131 |
280 |
118 |
290 |
104 |
300 |
86 |
310 |
63 |
320 |
18 |
320 |
0 |
Przekrój żył roboczych 3 x 70 mm2 + 3 x 50 mm2 | |
---|---|
Wartość prądu w I układzie żył (70 mm2) [A] |
Wartość prądu w II układzie żył (50 mm2) [A] |
0 |
264 |
10 |
263 |
20 |
263 |
30 |
263 |
40 |
262 |
50 |
261 |
60 |
260 |
70 |
258 |
80 |
256 |
90 |
254 |
100 |
252 |
110 |
250 |
120 |
247 |
130 |
244 |
140 |
241 |
150 |
237 |
160 |
233 |
170 |
229 |
180 |
225 |
190 |
220 |
200 |
214 |
210 |
208 |
220 |
202 |
230 |
195 |
240 |
188 |
250 |
180 |
260 |
169 |
270 |
156 |
280 |
141 |
290 |
124 |
300 |
103 |
310 |
75 |
320 |
22 |
320 |
0 |
Przekrój żył roboczych 3 x 70 mm2 + 3 x 70 mm2 | |
---|---|
Wartość prądu w I układzie żył (70 mm2) [A] |
Wartość prądu w II układzie żył (70 mm2) [A] |
0 |
321 |
10 |
321 |
20 |
320 |
30 |
320 |
40 |
319 |
50 |
318 |
60 |
316 |
70 |
314 |
80 |
312 |
90 |
310 |
100 |
307 |
110 |
304 |
120 |
301 |
130 |
297 |
140 |
293 |
150 |
289 |
160 |
284 |
170 |
279 |
180 |
273 |
190 |
267 |
200 |
260 |
210 |
253 |
220 |
246 |
230 |
237 |
240 |
227 |
250 |
214 |
260 |
200 |
270 |
185 |
280 |
168 |
290 |
147 |
300 |
122 |
310 |
89 |
320 |
27 |
321 |
0 |
Przekrój żył roboczych 3 x 95 mm2 + 3 x 95 mm2 | |
---|---|
Wartość prądu w I układzie żył (95 mm2) [A] |
Wartość prądu w II układzie żył (95 mm2) [A] |
0 |
377 |
10 |
377 |
20 |
377 |
30 |
376 |
40 |
375 |
50 |
374 |
60 |
373 |
70 |
372 |
80 |
370 |
90 |
368 |
100 |
366 |
110 |
364 |
120 |
361 |
130 |
358 |
140 |
355 |
150 |
351 |
160 |
348 |
170 |
344 |
180 |
339 |
190 |
335 |
200 |
330 |
210 |
324 |
220 |
318 |
230 |
312 |
240 |
306 |
250 |
299 |
260 |
291 |
270 |
283 |
280 |
274 |
290 |
262 |
300 |
248 |
310 |
234 |
320 |
217 |
330 |
199 |
340 |
178 |
350 |
154 |
360 |
123 |
370 |
80 |
377 |
0 |
