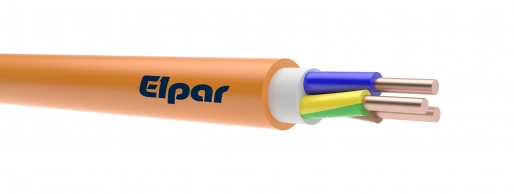

Силовой кабель с медными жилами, с изоляцией из огнестойкой силиконовой резины, которая керамизируется во время огня, с безгалогенной оболочкой, с защитной жедто-зеленой жилой или без.
СТРОЕНИЕ: |
|
Жилы |
медные однопроволочные кл. 1 или многопроволочные кл. 2, норма PN-EN 60228 |
Изоляция |
специальная силиконовая резина, которая керамизируется во время огня |
Цвета изоляции |
(N)HXH-O 2 жильные – синяя, коричневая 3 жильные – коричневая, черная, серая или синяя, коричневая, черная 4 жильные – синяя, коричневая, черная, серая 5 жильные – синяя, коричневая, черная, серая, черная больше 5 жил – в каждом слое: коричневая (жила с которой начинаем считать), синяя (жила показывающая направление по которому считаем) и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего (N)HXH-J 3 жильные – желто-зеленая, синяя, коричневая 4 жильные - желто-зеленая, коричневая, черная, серая или желто-зеленая, синяя, коричневая, черная 5 жильные - желто-зеленая, синяя, коричневая, черная, серая больше 5 жил – во внешнем слое: желто-зеленая, синяя (жила показывающая направление по которому считаем) и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего в других слоях: коричневая (жила с которой начинаем считать), niebieska (жила показывающая направление по которому считаем), и остальные жилы – этот же любой цвет за исключением желто-зеленого, коричневого и синего |
Заполнительная оболочка |
специальная негорючая безгалогенная резина |
Наружная оболочка |
специальная безгалогенная, самотушительная и нераспространяющая горение, оранжевый цвет |
Температура работы |
от -30⁰C до +90⁰C |
Номинальное напряжение |
0,6/1 kV |
Радиус изгиба |
для одножильных кабелей – 15 x наружный диаметр кабеля для многожильных кабелей – 12 x наружный диаметр кабеля |
Применение |
кабели для установки в местах, где особенно важные защита людей, культурных и материальных ценностей; обеспечают работу систем предострежения, тушения огня, питания аварийного освещения, вентиляции и других, которых работа необходимая для эффективного проведения спасательной акции, силовые огнестойкие кабели класса содержания функций E90 (во время пожара в тичении 90 минут кабель передает энергию, а изоляция сохраняет устойчивость во время 180 мин) (FE180), во время горения не выделяет токсических, удушливых газов и густых дымов, кабели подходят для перманентной прокладки внутри зданий |
Исследования |
устойчивость единичного кабеля на распространяние горения (огнеустойчивость): PN-EN 60332-1, IEC 60332-1, DIN-VDE 0482-332-1 сохранение функций кабельных установок E30: DIN - VDE 4102-12 устойчивость изоляции к долгосрочному воздействиюогня (прочность изоляции) FE180: IEC 60331-11, IEC 60331-21, IEC 60331-31, DIN –VDE 0472-814 устойчивость связки кабеля к распространянию горения: PN-EN 60332-3-24, IEC 60332-3, DIN -VDE 482-266-2 эмиссия коррозийных газов во время горения: PN-EN 50267, IEC 60754 - 2, DIN -VDE 0472-813 эмиссия плотности газов во время горения : PN-EN 61034-1(-2),IEC 61034-1(-2), DIN – VDE 0482-1034-2 |
Упаковка |
барабаны и другие упаковки по желанию клиента |
(N)HXH-O(J) FE180 PH90/E90 0,6/1 kV |
||
Количество и номинальное сечение жил (Х x мм²) |
Приблизительное наружное сечение провода (мм) |
Ориентировочная масса провода [кг/мм] |
1 x 1,5 RE |
7,4 |
71 |
1 x 2,5 RE |
7,7 |
84 |
1 x 4 RE |
8,2 |
103 |
1 x 6 RE |
8,7 |
125 |
1 x 10 RE |
9,5 |
170 |
1 x 16 RM |
10,8 |
240 |
1 x 25 RM |
12,5 |
347 |
1 x 35 RM |
13,6 |
446 |
1 x 50 RM |
15,5 |
590 |
1 x 70 RM |
17,0 |
801 |
1 x 95 RM |
19,8 |
1094 |
1 x 120 RM |
21,2 |
1333 |
1 x 150 RM |
23,6 |
1643 |
1 x 185 RM |
25,7 |
2023 |
1 x 240 RM |
29,0 |
2609 |
1 x 300 RM |
31,6 |
3237 |
2 x 1,5 RE |
14,1 |
268 |
2 x 2,5 RE |
14,9 |
310 |
2 x 4 RE |
15,8 |
367 |
2 x 6 RE |
16,8 |
435 |
2 x 10RE |
18,4 |
562 |
2 x 16 RM |
21,0 |
776 |
2 x 25 RM |
24,4 |
1098 |
3 x 1,5 RE |
14,8 |
296 |
3 x 2,5 RE |
15,6 |
347 |
3 x 4 RE |
16,6 |
417 |
3 x 6 RE |
17,7 |
503 |
3 x 10 RE |
19,4 |
665 |
3 x 16 RM |
22,2 |
932 |
3 x 25 RM |
25,9 |
1337 |
3 x 35 RM |
28,2 |
1694 |
3 x 50 RM |
32,8 |
2296 |
3 x 70 RM |
36,0 |
3025 |
3 x 95 RM |
41,6 |
4106 |
3 x 120 RM |
45,1 |
5002 |
3 x 150 RM |
50,3 |
6177 |
4 x 1,5 RE |
16,0 |
345 |
4 x 2,5 RE |
16,9 |
407 |
4 x 4 RE |
18,0 |
495 |
4 x 6 RE |
19,2 |
603 |
4 x 10 RE |
21,1 |
809 |
4 x 16 RM |
24,3 |
1144 |
4 x 25 RM |
28,4 |
1655 |
4 x 35 RM |
31,2 |
2126 |
4 x 50 RM |
36,3 |
2879 |
4 x 70 RM |
39,8 |
3815 |
4 x 95 RM |
46,6 |
5240 |
4 x 120 RM |
50,1 |
6355 |
5 x 1,5 RE |
17,3 |
402 |
5 x 2,5 RE |
18,3 |
478 |
5 x 4 RE |
19,6 |
586 |
5 x 6 RE |
20,9 |
717 |
5 x 10 RE |
23,0 |
969 |
5 x 10 RM |
24,0 |
1049 |
5 x 16 RM |
26,6 |
1380 |
5 x 25 RM |
31,4 |
2022 |
5 x 35 RM |
34,6 |
2619 |
5 x 50 RM |
40,2 |
3525 |
5 x 70 RM |
44,2 |
4705 |
5 x 95 RM |
51,5 |
6428 |
5 x 120 RM |
55,9 |
7867 |
7 x 1,5 RE |
18,7 |
472 |
7 x 2,5 RE |
19,8 |
569 |
7 x 4 RM |
22,1 |
751 |
10 x 1,5 RE |
23,2 |
659 |
10 x 1,5 RM |
24,0 |
694 |
10 x 2,5 RE |
24,8 |
801 |
10 x 2,5 RM |
25,9 |
842 |
12 x 1,5 RE |
23,9 |
721 |
12 x 1,5 RM |
24,7 |
768 |
12 x 2,5 RE |
25,5 |
882 |
12 x 2,5 RM |
26,6 |
940 |
14 x 1,5 RE |
25,1 |
798 |
14 x 1,5 RM |
26,2 |
846 |
14 x 2,5 RE |
26,8 |
982 |
14 x 2,5 RM |
28,0 |
1045 |
19 x 1,5 RE |
27,8 |
992 |
19 x 1,5 RM |
28,9 |
1042 |
19 x 2,5 RE |
30,1 |
1263 |
19 x 2,5 RM |
31,3 |
1321 |
24 x 1,5 RE |
33,0 |
1289 |
24 x 1,5 RM |
34,3 |
1362 |
24 x 2,5 RE |
35,4 |
1612 |
24 x 2,5 RM |
36,8 |
1700 |
30 x 1,5 RE |
35,0 |
1510 |
30 x 1,5 RM |
36,5 |
1598 |
30 x 2,5 RE |
37,5 |
1885 |
30 x 2,5 RM |
39,0 |
1989 |
3 x 25 RM / 16 RM |
27,6 |
1561 |
3 x 35 RM / 16 RM |
29,5 |
1917 |
3 x 50 RM / 25 RM |
35,5 |
2631 |
3 x 70 RM / 35 RM |
37,8 |
3461 |
