GLgGb-K, GLggGb-K 3 kV

GLgGb-K, GLggGb-K 3 kV

Karta produktu do pobrania

Pobierz

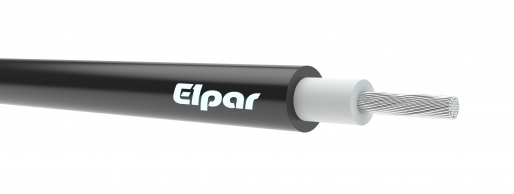

Przewody elektroenergetyczne jednożyłowe do taboru kolejowego z żyłami giętkimi miedzianymi (Lg) kl. 5 lub (Lgg) kl. 6 o izolacji j i oponie gumowej.

BUDOWA:

Żyły

miedziane ocynowane, wielodrutowe kl. 5 lub kl. 6, wg IEC 60228

Izolacja

specjalna guma olejoodporna

Kolory izolacji

naturalna

Powłoka

specjalna guma, kolor czarny

Temperatura pracy

od -30°C do +90°C przewody z żyłami giętkimi

od -35°C do +90°C przewody z żyłami bardzo giętkimi

Napięcie znamionowe

3 kV

Minimalny promień gięcia

5 x średnica zewnętrzna kabla

Zastosowanie

przewody do połączeń ruchomych w pojazdach szynowych, lub pomiędzy nimi, gdzie warunki  wymagają częstego zginania i są narażone na działanie warunków atmosferycznych i smarów



Pakowanie

krążki, bębny



GLgGb-K, GLggGb-K 3 kV

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna przewodu

(mm)

Orientacyjna masa przewodu

(kg/km)

1 x 1,5

10,3

105

1 x 2,5

10,8

126

 1 x 4

11,3

149

1 x 6

12,5

178

1 x 10

13,9

235

1 x 16

14,9

306

1 x 25

16,8

419

1 x 35

18,4

518

1 x 50

20,4

695

1 x 70

22,3

912

1 x 95

25,2

1170

1 x 120

27,5

1423

1 x 150

29,5

1730

1 x 185

31,8

2081

1 x 240

35,7

2585
