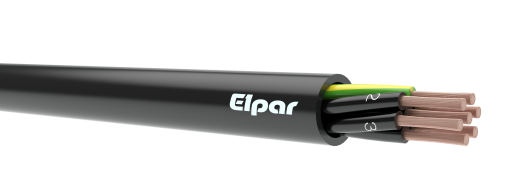

    PARCONTROL  YvKSLY(żo), YvKSLY-P 0,6/1 kV

    PARCONTROL YvKSLY(żo), YvKSLY-P 0,6/1 kV

    Karta produktu do pobrania

    Pobierz

    Kabel (K) sterowniczy (S) z żyłami miedzianymi wielodrutowymi (L) w izolacji polwinitowej (Y) i w powłoce polwinitowej wzmocnionej (Yv) z żyłą ochronną zielono-żółtą (żo) lub bez żyły ochronnej zielono-żółtej lub z wiązkami parowymi (P).

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    żyły czarne z cyfrowym nadrukiem,

    żyła zielono-żółta umieszczona w warstwie zewnętrznej, pozostałe żyły czarne z cyfrowym nadrukiem

    Ośrodek

    PARCONTROL YvKSLY(żo) – żyły skręcone równolegle

    PARCONTROL YvKSLY-P – żyły skręcone w pary, pary skręcone w ośrodek

    Powłoka

    specjalna polwinitowa, wzmocniona, odporna na promieniowanie UV, kolor czarny

    Temperatura pracy

    od -30°C do +70°C

    Napięcie znamionowe

    0,6/1 kV

    Promień gięcia

    min. promień gięcia dla połączeń ruchomych 10 x średnica kabla

    min. promień gięcia podczas układania na stałe 5 x średnica kabla

    Zastosowanie

    kable przeznaczone do układania na stałe w kanałach kablowych, w urządzeniach przemysłowych, liniach produkcyjnych, do połączeń urządzeń kontrolnych, bezpieczeństwa i sterowniczych, do przesyłu energii elektrycznej pracujących w klimacie umiarkowanym, kable nadają się do połączeń ruchomych oraz do stosowania na zewnętrz pomieszczeń, kable mogą być układane bezpośrednio w ziemi

    Pakowanie

    krążki, bębny



    PARCONTROL YvKSLY(żo) 0,6/1 kV

    Liczba i przekrój znamionowy żył

    (n x mm²)

    Przybliżona średnica zewnętrzna kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    2 x 0,75

    8,8

    100

    3 x 0,75

    9,3

    115

    4 x 0,75

    10,0

    135

    5 x 0,75

    10,6

    155

    6 x 0,75

    11,5

    180

    7 x 0,75

    11,9

    195

    8 x 0,75

    12,7

    200

    10 x 0,75

    14,7

    250

    12 x 0,75

    15,0

    280

    14 x 0,75

    15,9

    318

    16 x 0,75

    16,4

    350

    20 x 0,75

    18,8

    450

    21 x 0,75

    19,1

    475

    25 x 0,75

    21,5

    565

    32 x 0,75

    22,1

    625

    34 x 0,75

    24,0

    725

    37 x 0,75

    24,5

    770

    4 x 1

    10,4

    148

    5 x 1

    11,2

    176

    6 x 1

    12,1

    205

    7 x 1

    12,3

    210

    8 x 1

    13,3

    228

    10 x 1

    15,4

    282

    12 x 1

    15,8

    319

    14 x 1

    16,6

    358

    16 x 1

    17,8

    420

    20 x 1

    18,7

    466

    21 x 1

    20,0

    530

    25 x 1

    20,0

    537

    32 x 1

    22,4

    644

    34 x 1

    23,8

    745

    37 x 1

    25,1

    826

    2 x 1,5

    9,6

    124

    3 x 1,5

    10,1

    145

    4 x 1,5

    10,9

    172

    5 x 1,5

    11,8

    204

    6 x 1,5

    12,7

    238

    7 x 1,5

    13,0

    248

    8 x 1,5

    13,9

    269

    10 x 1,5

    16,2

    333

    12 x 1,5

    16,7

    379

    14 x 1,5

    17,8

    443

    16 x 1,5

    18,8

    499

    20 x 1,5

    20,1

    573

    21 x 1,5

    21,0

    641

    25 x 1,5

    24,3

    800

    32 x 1,5

    25,1

    892

    34 x 1,5

    27,2

    1042

    37 x 2,5

    27,8

    1115

    2 x 2,5

    9,7

    137

    3 x 2,5

    10,2

    166

    4 x 2,5

    11,2

    202

    5 x 2,5

    12,5

    250

    6 x 2,5

    13,8

    302

    7 x 2,5

    13,5

    318

    8 x 2,5

    15,2

    344

    10 x 2,5

    17,8

    428

    12 x 2,5

    18,5

    502

    14 x 2,5

    19,5

    570

    16 x 2,5

    20,6

    647

    20 x 2,5

    22,1

    746

    21 x 2,5

    23,1

    825



    PARCONTROL YvKSLY-P 0,6/1 kV

    Ilość par x przekrój znamionowy żył

    (n x 2 x mm²)

    Przybliżona średnica zewnętrzna kabla

    (mm)

    Orientacyjna masa kabla

    (kg/km)

    2 x 2 x 0,5

    11,6

    123

    3 x 2 x 0,5

    12,7

    153

    4 x 2 x 0,5

    14,8

    202

    5 x 2 x 0,5

    15,9

    234

    6 x 2 x 0,5

    17,6

    284

    7 x 2 x 0,5

    18,1

    311

    8 x 2 x 0,5

    19,1

    343

    10 x 2 x 0,5

    21,3

    424

    12 x 2 x 0,5

    22,3

    479

    14 x 2 x 0,5

    24,2

    570

    16 x 2 x 0,5

    25,2

    627

    18 x 2 x 0,5

    27,5

    740

    20 x 2 x 0,5

    28,6

    799

    24 x 2 x 0,5

    30,2

    909

    2 x 2 x 0,75

    12,2

    138

    3 x 2 x 0,75

    13,3

    174

    4 x 2 x 0,75

    15,6

    231

    5 x 2 x 0,75

    16,7

    269

    7 x 2 x 0,75

    19,0

    358

    10 x 2 x 0,75

    22,5

    492

    12 x 2 x 0,75

    23,6

    558

    14 x 2 x 0,75

    25,6

    664

    16 x 2 x 0,75

    26,7

    732

    18 x 2 x 0,75

    28,3

    807

    2 x 2 x 1

    12,7

    152

    3 x 2 x 1

    14,4

    213

    4 x 2 x 1

    16,5

    266

    5 x 2 x 1

    17,6

    308

    7 x 2 x 1

    20,3

    421

    1 0 x 2 x 1

    23,5

    553

    1 2 x 2 x 1

    25,2

    665

    1 4 x 2 x 1

    26,7

    749

    1 6 x 2 x 1

    27,8

    827

    1 8 x 2 x 1

    29,6

    914

    2 x 2 x 1,5

    14,2

    200

    3 x 2 x 1,5

    15,5

    256

    4 x 2 x 1,5

    17,8

    320

    5 x 2 x 1,5

    19,0

    375

    7 x 2 x 1,5

    21,9

    513

    10 x 2 x 1,5

    26,0

    717

    12 x 2 x 1,5

    27,3

    819

    14 x 2 x 1,5

    28,1

    885

    16 x 2 x 1,5

    31,0

    1085

    2 x 2 x 2,5

    15,7

    251

    3 x 2 x 2,5

    17,1

    325

    4 x 2 x 2,5

    19,7

    411

    5 x 2 x 2,5

    21,8

    517

    7 x 2 x 2,5

    24,3

    667

    10 x 2 x 2,5

    28,9

    935

    12 x 2 x 2,5

    30,4

    1077

    14 x 2 x 2,5

    32,8

    1268

    16 x 2 x 2,5

    34,3

    1411
