JE-H(St)H FE180/E30

JE-H(St)H FE180/E30

Karta produktu do pobrania

Pobierz

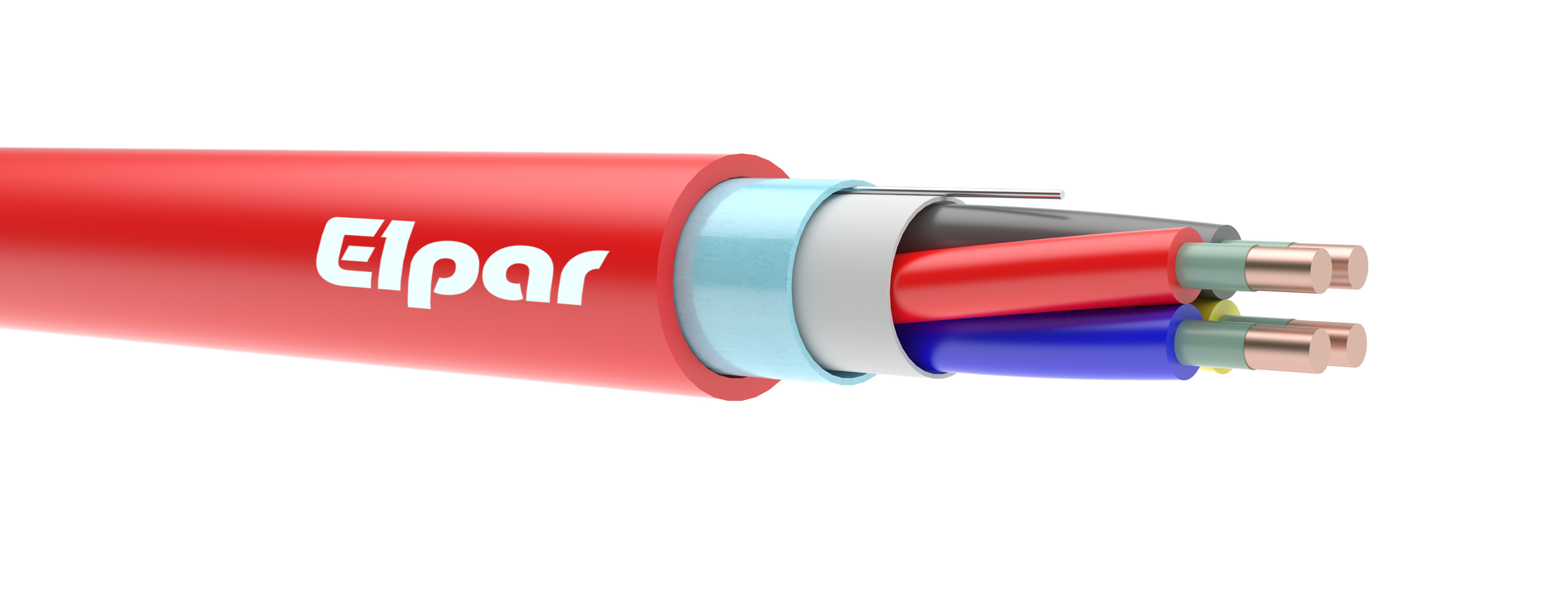

Bezhalogenowy kabel sygnalizacyjny przeznaczony do systemów przeciwpożarowych dla urządzeń teletechnicznych oraz przetwarzania danych.

BUDOWA:

Żyły

miedziane jednodrutowe kl. 1

Izolacja

dwuwarstwowa, taśma mikowa +  specjalne tworzywo bezhalogenowe

Kolory izolacji

para 1 niebieska – czerwona, para 2 szara – żółta, para 3 zielona – brązowa, para 4 biała – czarna,

Ekran

taśma poliestrowa pokryta aluminium z żyłą uziemiającą ocynowaną jednodrutową

Powłoka

specjalna bezhalogenowa, samogasnąca nierozprzestrzeniająca płomienia, kolor czerwony

Temperatura pracy

dla instalacji stałych: od -5 do +50°C

dla instalacji ruchomych: od -30 do +70°C

Minimalny promień gięcia

10 x średnica zewnętrzna kabla

Zastosowanie

kable sygnalizacyjne ognioodporne posiadają klasę zachowania funkcji E30, co odpowiada 30-to minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru, przeznaczone są do stosowania w instalacjach urządzeń sygnalizacyjnych i alarmowych w budynkach i obiektach o podwyższonych wymaganiach przeciwpożarowych, ze względu na koncentrację ludzi, majątku trwałego i kulturowego o dużej wartości (wieżowce, szpitale, centra handlowe, tunele, muzea, kina, teatry), kable mogą być stosowane również do dźwiękowych systemów ostrzegania (DSO), przeznaczone są do stosowania na stałe wewnątrz budynków w instalacjach nad i podtynkowych

w przypadku zastosowań zewnętrznych należy zabezpieczyć kable przed działaniem promieniowania ultrafioletowego i wpływem czynników zewnętrznych, kable mogą być układane w ziemi i wodzie po zastosowaniu odpowiedniego zabezpieczenia (np. wodoszczelnych rur)

Dane techniczne

napięcie szczytowe: 225V

próba napięciowa AC:

żyła – żyła: 500V

żyła – ekran: 2000V

rezystancja pętli żył (maksymalnie):

dla 0,8mm:73,2 Ω/km

dla 1,0mm:46,8 Ω/km

rezystancja izolacji (minimum): 100 MΩ/km

pojemność przy 800Hz (maksymalnie): 120 nF/km

asymetria pojemności (maksymalnie): 200 pF/100m

Pakowanie

krążki, bębny



JE-H(St)H FE180/E30

Liczba
i przekrój znamionowy żył

(n x n x mm²)

Przybliżona średnica zewnętrzna przewodu

(mm)

Orientacyjna masa przewodu

(kg/km)

1 x 2 x 0,8

8,0

68

1 x 4 x 0,8

8,9

91

2 x 2 x 0,8

10,5

115

4 x 2 x 0,8

12,8

157

8 x 2 x 0,8

15,9

299

12 x 2 x 0,8

18,4

354

16 x 2 x 0,8

20,3

439

20 x 2 x 0,8

24,6

568

24 x 2 x 0,8

25,7

647

28 x 2 x 0,8

26,7

726

32 x 2 x 0,8

27,5

803

36 x 2 x 0,8

29,2

911

40 x 2 x 0,8

30,7

996

44 x 2 x 0,8

32,1

1081

48 x 2 x 0,8

33,4

1164

52 x 2 x 0,8

35,4

1255

1 x 2 x 1,0

8,7

80

1 x 4 x 1,0

9,7

112

2 x 2 x 1,0

11,5

141

4 x 2 x 1,0

14,2

197

8 x 2 x 1,0

18,2

404

12 x 2 x 1,0

20,6

460

16 x 2 x 1,0

22,7

576

20 x 2 x 1,0

27,7

741

24 x 2 x 1,0

29,3

878

28 x 2 x 1,0

30,5

989

32 x 2 x 1,0

31,5

1096

36 x 8 x 1,0

32,9

1209

40 x 2 x 1,0

34,6

1325

44 x 2 x 1,0

36,3

1440

48 x 2 x 1,0

37,7

1554

52 x 2 x 1,0

40,1

1677
