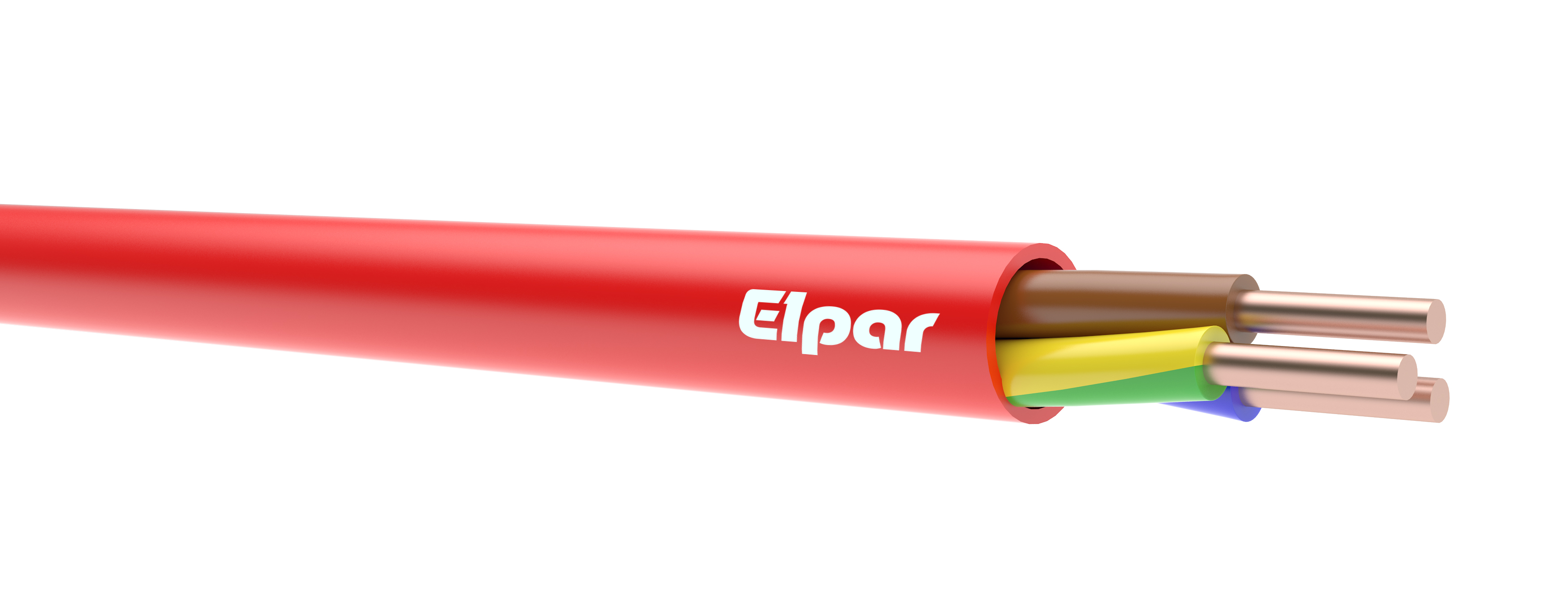

HDGs(żo) PH90, HDGsekwf(żo) PH90 300/500 V

HDGs(żo) PH90, HDGsekwf(żo) PH90 300/500 V

Karta produktu do pobrania

Pobierz

Kabel elektroenergetyczny o żyłach miedzianych jednodrutowych (D), o izolacji z gumy silikonowej (Gs) i powłoce z tworzywa bezhalogenowego (H) z żyła ochronną zielono-żółtą (żo) lub bez żyły ochronnej, w ekranie wspólnym z folii aluminiowej (ekwf).

BUDOWA:

Żyły

miedziane jednodrutowe kl. 1, wg normy PN-EN 60228

Izolacja

specjalny silikon ceramizujący

Kolory izolacji

HDGs, HDGsekwf

2 żyłowe – niebieska, brązowa

3 żyłowe – czarna, brązowa, szara lub niebieska, brązowa, czarna

4 żyłowe – niebieska, brązowa, czarna, szara

5 żyłowe – niebieska, brązowa, czarna, szara, czarna

powyżej 5 żył – w każdej warstwie: brązowa (żyła licznikowa), niebieska (żyła kierunkowa) i pozostałe żyły – ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

HDGsżo, HDGsekwfżo

3 żyłowe – zielono-żółta, niebieska, brązowa

4 żyłowe – zielono-żółta, brązowa, czarna, szara lub zielono-żółta, niebieska, brązowa, czarna

5 żyłowe – zielono-żółta, niebieska, brązowa, czarna, szara

powyżej 5 żył – w warstwie zewnętrznej: zielono-żółta (żyła licznikowa), niebieska (żyła kierunkowa) i pozostałe żyły ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

w innych warstwach: brązowa (żyła licznikowa), niebieska (żyła kierunkowa), i pozostałe żyły – ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

Ekran

taśma aluminiowo-poliestrowa z żyłą uziemiającą (HDGsekwf, HDGsekwfżo)

Powłoka

specjalna, bezhalogenowa, samogasnąca i nierozprzestrzeniająca płomienia, kolor czerwony

Temperatura pracy

od -30⁰C do +80⁰C

Napięcie znamionowe

300/500 V

Promień gięcia

10 x średnica zewnętrzna kabla

Zastosowanie



kable ognioodporne bezhalogenowe przeznaczone są do stosowania w miejscach, gdzie konieczne jest zapewnienie funkcjonowania urządzeń w czasie trwania pożaru, zalecane do stosowania w instalacjach oświetlenia awaryjnego, systemach oddymiania, systemach alarmowych, sygnalizacyjnych, DSO, kontrolnych, sygnalizacji pożaru i automatyce pożarniczej oraz w innych obwodach zapewniających bezpieczeństwo, w warunkach pożaru kable te zapewniają prawidłowe funkcjonowanie instalacji przez co najmniej 90 min (PH90) oraz trwałość izolacji przez 180 min (FE180), podczas spalania nie wydzielają toksycznych, duszących gazów oraz gęstych dymów, kable nadają się do instalowania na stałe wewnątrz budynków

Badania

odporność pojedynczego kabla na rozprzestrzenianie płomienia

(ognioodporność): PN-EN 60332-1, IEC 60332-1, DIN-VDE 0482-332-1

zachowanie funkcji instalacji kablowych E30: DIN - VDE 4102-12

odporność izolacji na długotrwałe działanie ognia (trwałość

izolacji) FE180: IEC 60331-11, IEC 60331-21, IEC 60331-31, DIN –VDE 0472-814

odporność wiązki kabli na rozprzestrzenianie płomienia: PN-EN 60332-3-24, IEC 60332-3, DIN -VDE 482-266-2

emisja korozyjnych gazów wydzielanych podczas spalania: PN-EN 50267, IEC 60754 - 2, DIN -VDE 0472-813

emisja gęstości dymów wydzielanych podczas spalania: PN-EN 61034-1(-2),IEC 61034-1(-2), DIN – VDE 0482-1034-2

Pakowanie

krążki, bębny




HDGs(żo) PH90 300/500 V

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Orientacyjna masa kabla

(kg/km)

2 x 1,0

6,7

54

2 x 1,5

7,5

67

2 x 2,5

9,1

103

2 x 4,0

10,0

136

3 x 1,0

7,1

69

3 x 1,5

7,9

88

3 x 2,5

9,6

136

3 x 4,0

10,8

189

4 x 1,0

8,0

90

4 x 1,5

9,1

120

4 x 2,5

10,8

176

4 x 4,0

11,9

240

5 x 1,0

8,7

116

5 x 1,5

9,8

150

5 x 2,5

11,6

223

5 x 4,0

12,9

301

7 x 1,0

9,5

143

7 x 1,5

10,9

191

7 x 2,5

12,7

278

10 x 1,0

12,0

204

10 x 1,5

13,6

265

10 x 2,5

16,6

411

12 x 1,0

12,4

234

12 x 1,5

14,0

306

12 x 2,5

17,1

475

14 x 1,0

13,0

265

14 x 1,5

14,7

348

14 x 2,5

19,0

541

16 x 1,0

13,8

302

16 x 1,5

16,1

427

16 x 2,5

19,6

655

19 x 1,0

14,4

344

19 x 1,5

17,0

477

19 x 2,5

20,6

735

20 x 1,0

15,9

384

20 x 1,5

18,6

546

20 x 2,5

21,8

801

24 x 1,0

17,3

452

24 x 1,5

20,3

622

24 x 2,5

24,5

949

30 x 1,0

18,9

569

30 x 1,5

21,4

747

30 x 2,5

25,9

1144

37 x 1,0

20,3

680

37 x 1,5

23,7

929

37 x 2,5

27,9

1375




HDGsekwf(żo) PH90 300/500 V

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Orientacyjna masa kabla

(kg/km)

2 x 1,0

7,1

63

2 x 1,5

7,9

78

2 x 2,5

9,5

115

2 x 4,0

10,4

150

3 x 1,0

7,5

79

3 x 1,5

8,3

99

3 x 2,5

10,0

148

3 x 4,0

11,2

203

4 x 1,0

8,4

100

4 x 1,5

9,5

132

4 x 2,5

11,2

190

4 x 4,0

12,3

256

5 x 1,0

9,1

125

5 x 1,5

10,2

161

5 x 2,5

12,0

235

5 x 4,0

13,3

318

7 x 1,0

9,9

154

7 x 1,5

11,3

203

7 x 2,5

13,1

293

10 x 1,0

12,4

214

10 x 1,5

14,0

279

10 x 2,5

17,0

430

12 x 1,0

12,8

244

12 x 1,5

14,4

320

12 x 2,5

17,5

494

14 x 1,0

13,4

276

14 x 1,5

15,1

371

14 x 2,5

18,4

589

16 x 1,0

14,2

313

16 x 1,5

16,5

438

16 x 2,5

20,0

668

19 x 1,0

14,8

375

19 x 1,5

17,4

520

19 x 2,5

21,0

758

20 x 1,0

16,2

408

20 x 1,5

18,9

565

20 x 2,5

22,1

825

24 x 1,0

17,7

462

24 x 1,5

20,7

642

24 x 2,5

24,9

976

30 x 1,0

19,3

580

30 x 1,5

21,8

768

30 x 2,5

26,3

1173

37 x 1,0

20,7

689

37 x 1,5

24,1

918

37 x 2,5

28,3

1406
