    H05VVH6-F

    H05VVH6-F

    Karta produktu do pobrania

    Pobierz

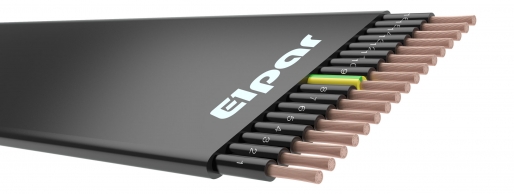

    Przewód sterowniczy płaski o żyłach miedzianych wielodrutowych, w izolacji i powłoce polwinitowej, wykonany wg normy zharmonizowanej na napięcie znamionowe 300/500 V.

    BUDOWA:

    Żyły

    miedziane wielodrutowe kl. 5, wg normy PN-EN 60228

    Izolacja

    specjalna polwinitowa PVC

    Kolory izolacji

    żyła ochronna żółto-zielona, pozostałe żyły czarne z cyfrowym nadrukiem

    Ośrodek

    żyły ułożone równolegle

    Powłoka

    specjalna polwinitowa PVC, olejoodporna, kolor czarny

    Temperatura pracy

    od -30°C do +70°C

    Napięcie znamionowe

    300/500V

    Promień gięcia

    10 x grubość przewodu

    Zastosowanie



    przewody płaskie stosowane są do połączeń elektrycznych w urządzeniach dźwigowych, windach i podnośnikach oraz w innych aplikacjach przemysłu maszynowego a także w systemach przenośników taśmowych, przeznaczone są do pracy w zamkniętych pomieszczeniach suchych i wilgotnych

    Pakowanie

    krążki, bębny



    H05VVH6-F

    Liczba i przekrój znamionowy żył

    (n x mm²)

    Przybliżona wymiary zewnętrzne przewodu

    (mm)

    Orientacyjna masa przewodu

    (kg/km)

    6 G 0,75

    17,3 x 4,2

    125

    9 G 0,75

    24,8 x 4,2

    182

    12 G 0,75

    31,8 x 4,2

    234

    16 G 0,75

    41,7 x 4,2

    309

    18 G 0,75

    46,6 x 4,2

    347

    20 G 0,75

    51,6 x 4,2

    383

    24 G 0,75

    61,5 x 4,2

    458

    4 G 1,0

    12,6 x 4,4

    98

    5 G 1,0

    15,1 x 4,4

    118

    6 G 1,0

    18,1 x 4,4

    141

    9 G 1,0

    26,1 x 4,4

    207

    12 G 1,0

    33,6 x 4,4

    268

    16 G 1,0

    44,1 x 4,4

    352

    18 G 1,0

    49,1 x 4,4

    394

    20 G 1,0

    54,6 x 4,4

    438

    24 G 1,0

    65,1 x 4,4

    523
